Verschlussabstandshalter MSPA


Beschreibung und Eigenschaften

Unsere Abstandshalter ersetzten sehr einfach herkömmliche Halter, die Schrauben benutzen. Eine Seite kann,für schnelle Auswechslung, einfach geöffnet werden. Sehr nützlich für Elemente, die regelmäßig ausgetauscht werden.
  Möglichkeit des Einfärbens

Technische Dokumentation und Konformität

  • Zeichnungen PDF
  • UL94  V2
  • IP
  • RoHS
  • Abmessungen angezeigt inMillimeter
  • Video

Produktbilder und technische Zeichnungen

Produktansicht

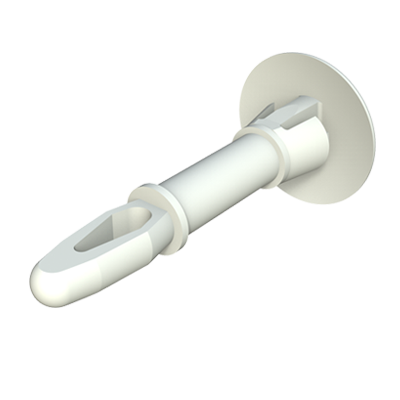

Verschlussabstandshalter MSPA - Produktansicht

Technische Zeichnung

Verschlussabstandshalter MSPA - Technische Zeichnung

Video


Artikelnummern und Abmessungen: Verschlussabstandshalter

Referenz
L
Lochabmessung 1
Lochabmessung 2
Plattendicke 1
Plattendicke 2
H1 / H2
A1 / A2
C / D



Mehr
Info.
03501400060 5,00 6,50 4,00 1,60 bis 2,00 1,60 1,50 / 10,10 10,20 / 4,50 2,50 / 5,00
01301400100 6,40 4,75 3,18 1,50 bis 1,60 1,57 · / 8,70 9,50 / 3,70 2,00 / ·
01301400101 6,40 4,75 3,18 1,50 bis 1,60 1,57 · / 4,80 9,50 / 4,37 2,80 / ·
00101100209 6,50 4,75 3,18 1,50 bis 1,60 1,50 bis 1,60 1,52 / 8,74 9,53 / 3,70 2,00 / 4,35
01301400103 7,90 4,75 3,18 1,50 bis 1,60 1,57 1,20 / 8,70 9,50 / 3,70 2,00 / ·
00101100210 9,50 4,75 3,18 1,50 bis 1,60 1,50 bis 1,60 1,52 / 8,75 9,53 / 3,80 2,00 / 4,50
01301400130 9,50 6,00 4,00 1,60 0,80 bis 1,20 1,50 / 10,20 10,00 / 4,45 2,50 / 5,00
03501400050 9,65 4,75 3,18 1,50 bis 1,60 1,60 1,40 / 8,70 9,50 / 3,53 2,00 / 4,20
01301400051 12,70 6,00 4,00 1,60 0,80 bis 1,20 · / 10,20 10,00 / 4,45 2,50 / ·
03501400100 15,95 5,40 4,00 1,20 bis 2,00 1,60 1,50 / 10,00 12,70 / 4,50 4,80 / 2,50
00101100240 16,00 5,40 4,00 1,50 bis 1,60 1,50 bis 1,60 1,60 / 10,31 12,80 / 4,50 2,35 / 5,20
