Beschreibung und Eigenschaften
Unser quadratischer Rippenrohreinsatz wurde entwickelt, um ein gutes Endprodukt zu erhalten. Er ist auch für rechteckige Rohre erhältlich, siehe LFS.
Diese können auch in RAL-Farben hergestellt werden
Die folgenden Referenzen sind auch in umweltfreundlichen Materialien erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Handelsbüro.Produktbilder und technische Zeichnungen

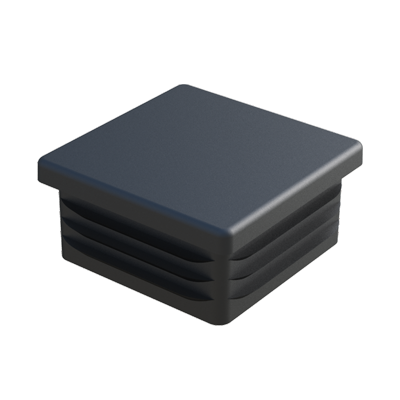

Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Sichtstopfen
| Referenz | Für Rohr |
Rohrstärke |
D |
H |
d |
L |
d1 |
Mehr Info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400131 | 20 x 20 | 1,50 | 20,00 | 5,00 | 15,00 | 12,00 | 19,00 | ||||||
| 00300400693 | 22 x 22 | 1,50 | 22,00 | 5,00 | 17,50 | 14,00 | 21,00 | ||||||
| 00300400132 | 25 x 25 | 1,50 | 25,00 | 5,00 | 20,00 | 13,50 | 24,50 | ||||||
| 00300400133 | 30 x 30 | 1,50 | 30,00 | 5,00 | 24,00 | 13,50 | 29,00 | ||||||
| 00300400134 | 35 x 35 | 1,50 | 35,00 | 5,00 | 27,80 | 14,50 | 34,00 | ||||||
| 00300400135 | 40 x 40 | 1,50 | 40,00 | 5,00 | 33,50 | 14,00 | 38,50 | ||||||
| 00300401146 | 50 x 50 | 1,00 bis 2,00 | 50,50 | 5,00 | 45,00 | 19,50 | 49,50 | ||||||
| 00300400694 | 80 x 80 | 1,50 | 80,00 | 6,00 | 71,00 | 17,00 | 79,00 |
