Diese isolierende Unterlegscheibe ähnelt unserer MACP-Unterlegscheibe, verfügt jedoch über zwei Vorsprünge im Inneren, um die Schraube zu fixieren. Dadurch wird die Positionierung der Schraube verbessert und die Isolierung von den eletkrischen Kontaken über einen längeren Zeitraum gewährleistet. Sie kann mit den meisten gängigen Schraubenköpfen wie Innensechskant-, Abschrägungs-Innensechskant- und Schwenkkopf-Schraubenköpfen verwendet werden. Hergestellt wird sie in PA6 (nylon) in den Standardfarben weiss und schwarz.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Metrisches
Gewinde
D
B
A
H
T



Mehr
Info.
03100200050 M3 3,20 5,50 6,50 1,10 2,00
03100200051 M4 4,30 7,00 8,50 1,20 2,30
03100200052 M5 5,30 8,50 10,50 1,60 2,90
03100200053 M6 6,40 10,00 12,70 2,00 3,50
03100200055 M8 8,40 13,00 15,00 2,60 4,00

Wenn Sie sich für die Produktfamilie COP interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

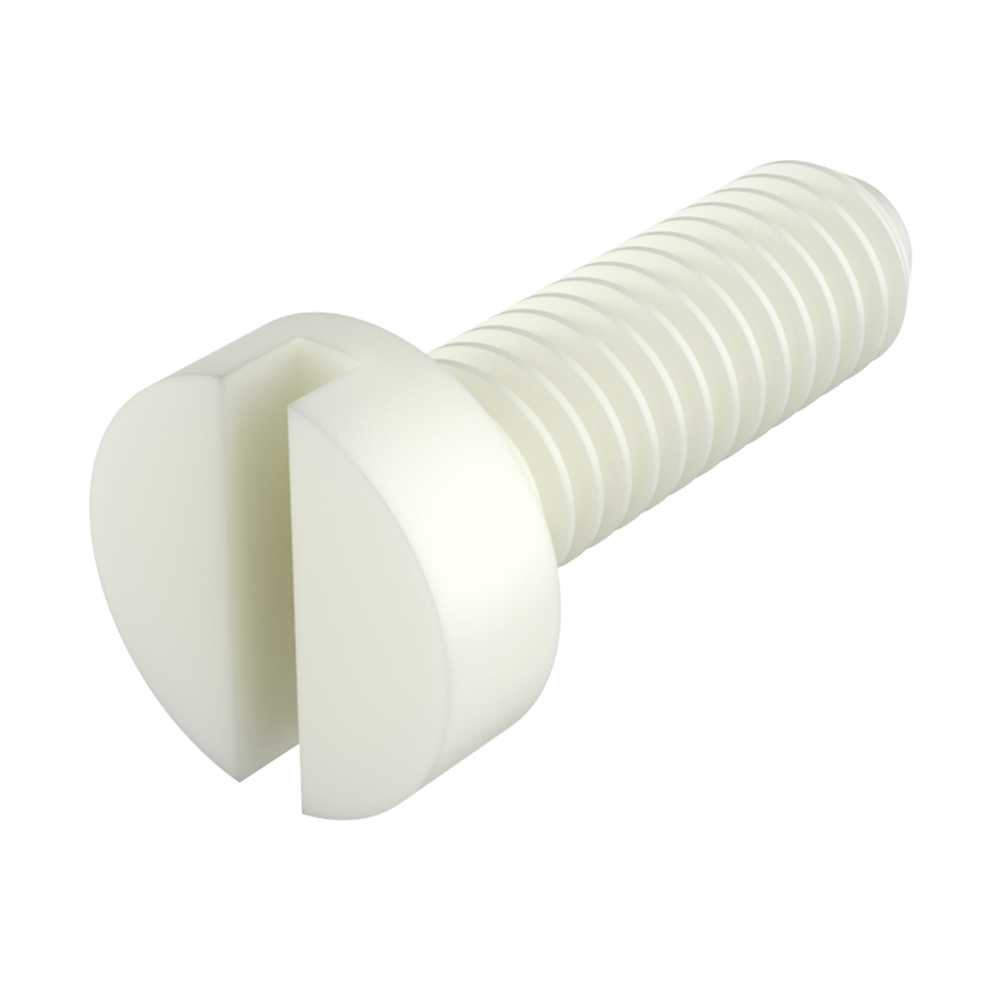

Unsere metrischen MTCCR-Gewindeschrauben mit <b>zylindrischem Schlitzkopf</b> <i>(Cheese Slotted)</i>, ähnlich <b>DIN 84 / ISO 1207</b>, werden aus verschiedenen <b>technischen Materialien</b> hergestellt, die Eigenschaften wie chemische, mechanische und Oxidationsbeständigkeit, usw. fördern. <br><br>
Diese Zylinderschrauben sind erhältlich in <b>PA66</b> (Polyamid 66 “Nylon”), <b>PP</b> (Polypropylen), <b>POM</b> (Acetalharz), <b>PVDF</b> (Polyvinylidenfluorid), <b>PEEK</b> (Polyetheretherketon) und <b>PAGF</b> (Polyamid mit der Möglichkeit von bis zu 50% Glasfaser). <br><br>

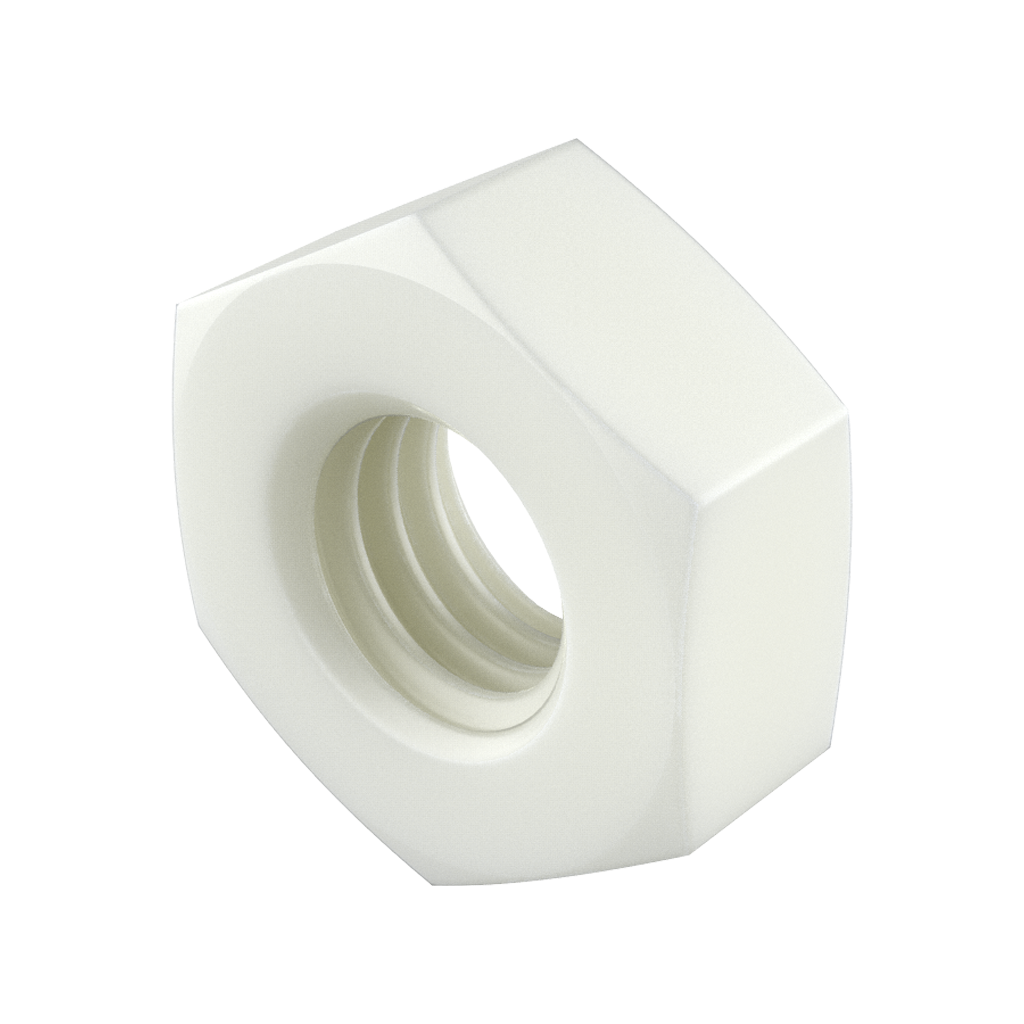

<i>Die Größen M2 und M2,5 sind nur in PA66 erhältlich. </i><br>   Unsere <b>Sechskantmuttern</b> MDIN mit metrischem Gewinde, ähnlich <b>DIN 34814 (DIN 934/555) / ISO 4032</b> werden aus verschiedenen <b>technischen Materialien</b> hergestellt, die Eigenschaften wie chemische, mechanische und Oxidationsbeständigkeit, usw. fördern. <br><br>
Diese Sechskantmuttern sind erhältlich in <b>PA66</b> (Polyamid 66 “Nylon”), <b>PP</b> (Polypropylen), <b>POM</b> (Acetalharz), <b>PVDF</b> (Polyvinylidenfluorid), <b>PEEK</b> (Polyetheretherketon) und <b>PAGF</b> (Polyamid mit der Möglichkeit von bis zu 50% Glasfaser). <br><br>
<i>Die Größen M2, M2,5 und M3,5 sind nur in PA66 erhältlich. </i><br>
