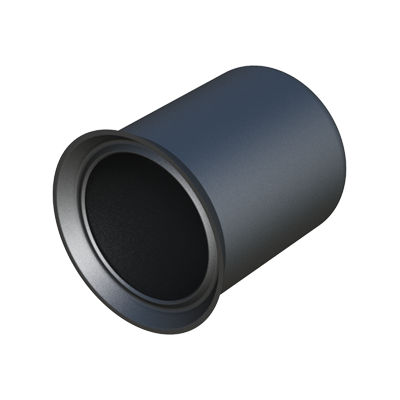

Unsere Schutzkappe eignet sich für DIN-, ISO- und ANSI-Schrauben, sowie Sechskantmuttern. Sie dient als Schutz vor Stößen und Schmutz und gleichzeitig als Blende für DIN / ISO Schrauben von M4 bis M48 (geeignet für DIN Schrauben 933, 931, 961 und 960 und ISO 4017, 4014).
Das komplette Sortiment von LBK wird mit der Möglichkeit angeboten, die Teile einem Kunststoffmetallisierungsprozess zu unterziehen, der ihnen ein glänzendes metallisches Finish verleiht. Ebenso ist die Herstellung in RAL-Farben auf Anfrage und Mindestbestellmenge möglich. Bitte kontaktieren Sie unsere Verkaufsabteilung, um die Verkaufsbedingungen zu erfahren.
  Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

LBK
LBK

Referenz
Gewinde
L
h
H
SW
D
Vorschriften



Mehr
Info.
04801300000 M3.5 · · · 6 · ·
04801300001 M4 8,90 3,60 4,00 7 9,00 ·
00300700101 M4 9,50 6,30 6,20 7 10,80 DIN
00300700102 M5 9,80 5,70 6,30 8 10,90 DIN
04801300002 M5 11,20 5,60 5,50 8 11,40 ·
00300700103 M6 12,70 6,70 7,30 10 13,00 DIN
04801300003 M6 12,80 6,15 6,00 10 13,00 ·
04801300004 M8 15,50 7,30 8,30 13 17,30 ·
00300700104 M8 16,70 8,20 9,20 13 17,00 DIN
04801300005 M10 18,80 8,60 10,20 16 20,90 ·
00300700105 M10 19,00 9,20 9,80 17 21,00 DIN
00301800001 M10 19,55 9,00 9,80 16 21,70 ISO
04801300006 M10 19,80 8,90 8,50 17 22,30 ·
04801300007 M12 19,80 11,15 11,00 18 23,70 ·
04801300008 M12 21,20 11,00 13,00 19 24,20 ·
00300700106 M12 21,50 10,70 12,00 19 23,90 DIN
04801300009 M14 23,80 13,00 13,00 22 27,00 ·
00300700107 M14 26,70 14,00 16,00 21 28,00 ISO
00300700108 M16 26,10 13,50 16,50 24 29,30 DIN
04801300010 M16 26,20 12,80 14,00 24 29,50 ·
00300700109 M18 30,30 17,40 17,90 27 33,90 DIN
04801300011 M18 31,00 16,80 17,50 27 34,30 ·
04801300012 M20 32,50 16,70 20,70 30 36,15 ·
00701300012 M20 32,50 17,00 20,80 30 36,00 ·
00300700110 M20 36,40 19,20 21,50 29,4 38,70 DIN
04801300013 M22 36,15 21,30 22,70 32 40,00 ·
00300700111 M22 36,00 19,60 21,00 31,3 38,70 DIN
04801300014 M24 40,00 23,00 24,00 36 44,00 ·
00300700112 M24 39,30 20,20 22,80 35,3 44,20 DIN
04801300015 M27 47,00 24,00 25,45 41 50,00 ·
04801300016 M27 47,00 25,00 26,00 42 50,00 ·
00300700113 M27 46,20 24,70 25,90 41 50,00 DIN
04801300017 M30 52,00 26,00 28,00 46 57,00 ·
00300700114 M30 52,60 26,80 29,60 45,3 57,30 DIN
04801300018 M33 57,00 28,00 30,50 50 61,00 ·
00300700115 M33 56,20 28,60 30,30 49 60,30 DIN
04801300019 M36 59,00 30,00 33,00 55 66,50 ·
00300700116 M36 64,00 32,00 36,00 53,5 68,00 DIN
04801300020 M39 63,00 37,00 38,00 60 72,50 ·
00300700117 M39 62,50 37,10 37,60 59,5 73,20 DIN
04801300021 M42 66,00 35,00 40,00 64,20 77,50 ·
00300700118 M42 66,10 37,20 39,10 64 76,75 DIN
00300700119 M45 73,10 39,50 39,90 68,4 84,50 DIN
04801300022 M45 74,50 39,50 41,00 70 86,00 ·
03101300020 M48 73,00 39,60 · 75 ·
04801300023 M48 81,00 40,50 36,00 75 91,00 ·
04801300024 M52 85,00 42,50 39,00 80 96,50 ·
04801300025 M56 · · · 85 · ·
04801300026 M64 102,00 55,00 50,00 95 116,00 ·

Wenn Sie sich für die Produktfamilie LBK interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

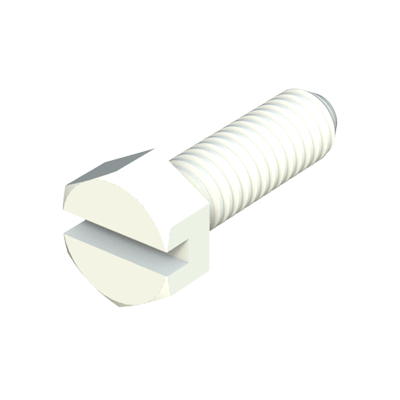

Unsere Zylinderkopfschraube mit Schlitz (DIN 962) ist aus <b>PA66</b> hergestellt, bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung. Wir bieten einige Größen von Schrauben (1/4-20) hergestellt aus PC (Polykarbonat) transparent.   Unsere Nylon-Zylinderkopfschraube mit Schlitz (DIN 962 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung. Wir bieten einige Größen von Schrauben (1/4-20) hergestellt aus PC (Polykarbonat) transparent.   <p>Schrauben aus <strong>PA66</strong> und <strong>PA66GF30</strong>, hochwertige technische Werkstoffe mit ausgezeichneter mechanischer Festigkeit, guter thermischer Stabilität und angemessener chemischer Beständigkeit. Sie stellen eine leichte und zuverlässige Alternative zu Metallschrauben in zahlreichen industriellen Anwendungen dar.</p> <p><strong>Haupteigenschaften</strong><br> • <strong>Thermisch:</strong> PA66 bis 100 °C, PA66GF30 bis 120 °C im Dauerbetrieb<br> • <strong>Mechanisch:</strong> hohe Festigkeit, verbesserte Steifigkeit durch Glasfaser, gute Maßhaltigkeit<br> • <strong>Chemisch:</strong> gute Beständigkeit gegenüber Ölen, Fetten, Kohlenwasserstoffen und gängigen Lösungsmitteln</p> <p><strong>Vorteile gegenüber Metallschrauben</strong><br> • Geringeres Gewicht bei gleichbleibender Festigkeit<br> • Korrosionsbeständig, auch in aggressiven Umgebungen<br> • Elektrisch und thermisch isolierend<br> • Nicht magnetisch, nicht leitfähig und funkenfrei<br> • Dämpfen Vibrationen und reduzieren Geräusche<br> • Weniger Wartung und längere Lebensdauer unter rauen Bedingungen</p> <p>Ideal für Branchen wie Elektrotechnik, Elektronik, Automobilbau, Bauwesen, Klimatechnik und die allgemeine Industrie.</p>   Unsere Nylon-Sechskantschraube (DIN 933 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   <p>Unsere <strong>TU</strong>-Unterlegscheiben sind in <strong>LDPE</strong>, <strong>PA6</strong>, <strong>PA66</strong> und <strong>PA6GF30</strong> erhältlich und bieten leichte, isolierende und widerstandsfähige Lösungen für zahlreiche industrielle Anwendungen.</p> <h4>Materialien und Eigenschaften</h4> <ul style='margin-left:20px'> <li><strong>LDPE:</strong> bis 70 °C, flexibel, isolierend, beständig gegen milde Medien.</li> <li><strong>PA6:</strong> bis 100 °C, gute Festigkeit und thermisches Gleichgewicht.</li> <li><strong>PA66:</strong> höhere Steifigkeit und Maßstabilität.</li> <li><strong>PA6GF30:</strong> mit 30 % Glasfaser verstärkt, ausgezeichnete Steifigkeit und Hitzebeständigkeit bis 130 °C.</li> </ul> <p>Alle Materialien bieten gute elektrische Isolierung und chemische Beständigkeit gegenüber Ölen, Fetten und gängigen Lösungsmitteln. Ideal für elektrische, mechanische und Isolieranwendungen.</p>   Unsere Klemmkappe sitzt, durch die spezielle Rippe am Mundteil, sehr eng an. Dadurch bietet sie Schutz gegen Korrosion oder Schaden. Sie kann mehrere verschiedene Elemente und Kombinationen sichern, wie beispielsweise zwei Muttern und einen Bolzen.
