Beschreibung und Eigenschaften
Unsere Kabelverschraubung PRPRA wird durch leichten Druck montiert, ohne Kontermutter und ohne Gewindebohrungen, wodurch die Montagezeit gegenüber Standard-Kabelverschraubungen reduziert wird.

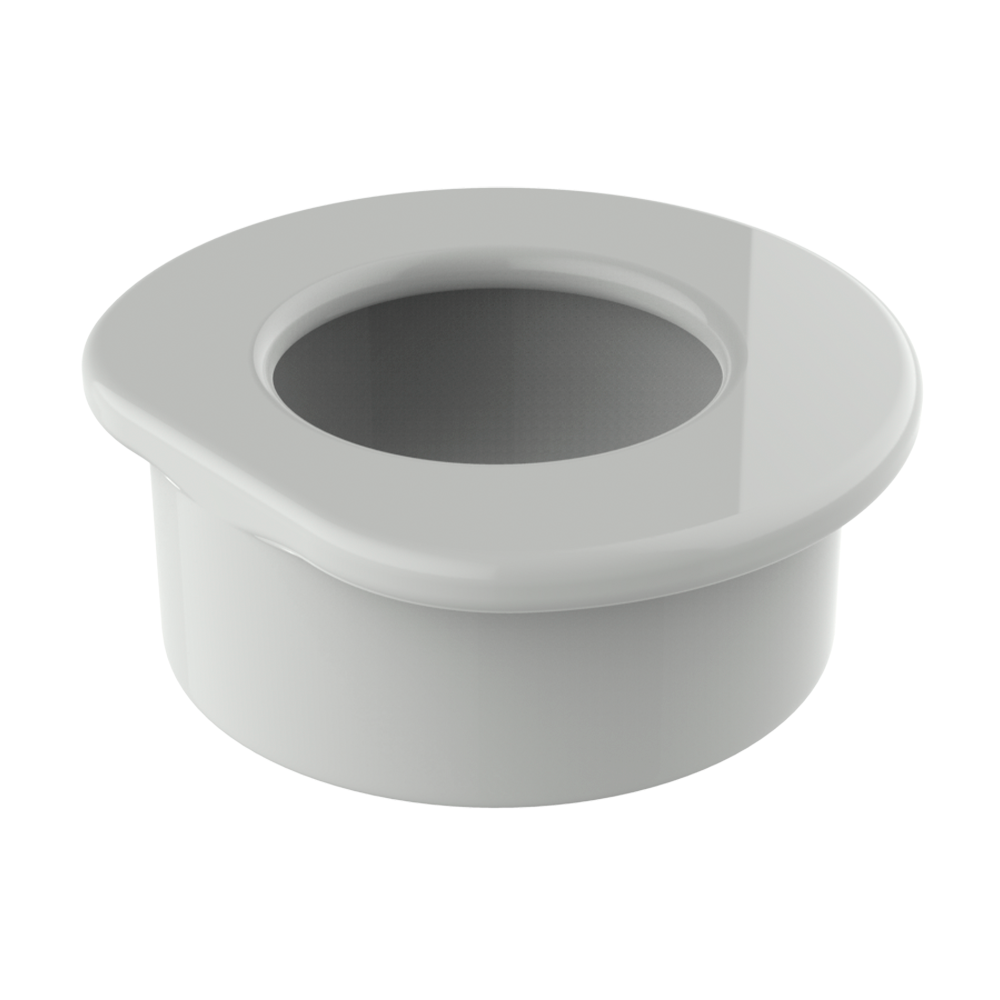

Die Konstruktion ermöglicht die Kombination verschiedener Kabelbereiche mit geeigneter Unterstützung und Schutz. Gefertigt aus Polyamid 6 (PA6), verfügt sie über einen Dichtungs-O-Ring aus Chloropren (CR) und ist UV-beständig. Die Demontage muss mit dem Spezialwerkzeug MHPRP erfolgen, das der Verpackung beiliegt und auch separat erhältlich ist.
· Dichtheit: IP 66 / IP 68, Type 4X (UL 50E)
· Montage: Bohrungen von 12 bis 40 mm; Panel von 0,50 bis 4,00 mm
· Temperatur: -20°C / +100°C; kurzzeitig -30°C / +150°C
· Normen: VDE, UL, CSA, DNV; UL94V2
Erhältlich mit metrischem oder PG-Gewinde je nach Ausführung, in Hellgrau RAL 7035, Dunkelgrau RAL 7001 und Schwarz RAL 9005. Auf Anfrage mit Mindestabnahme: Blau RAL 5015, Weiß RAL 9003 und Rot RAL 3020.
Für den provisorischen Verschluss von Kabelverschraubungen kann der Verschlussstopfen DTPB verwendet werden, der während der Montage, des Transports oder bei Nichtgebrauch vor Staub und Spritzwasser schützt.
Produktbilder und technische Zeichnungen
Produktansicht
Technische Zeichnung
Video
| 02001002026 | 12,20 bis 12,40 | 0,50 bis 4,00 | 2,00 bis 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15 | |||||
| 02001002027 | 12,20 bis 12,40 | 0,50 bis 4,00 | 3,00 bis 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15 | |||||
| 02001002028 | 16,20 bis 16,40 | 0,50 bis 4,00 | 3,00 bis 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19 | |||||
| 02001002029 | 16,20 bis 16,40 | 0,50 bis 4,00 | 4,00 bis 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19 | |||||
| 02001002030 | 16,20 bis 16,40 | 0,50 bis 4,00 | 3,00 bis 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22 | |||||
| 02001002031 | 16,20 bis 16,40 | 0,50 bis 4,00 | 5,00 bis 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22 | |||||
| 02001002032 | 20,20 bis 20,40 | 0,50 bis 4,00 | 3,00 bis 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25 | |||||
| 02001002033 | 20,20 bis 20,40 | 0,50 bis 4,00 | 5,00 bis 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24 | |||||
| 02001002034 | 20,20 bis 20,40 | 0,50 bis 4,00 | 6,00 bis 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24 | |||||
| 02001002035 | 20,20 bis 20,40 | 0,50 bis 4,00 | 7,00 bis 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25 | |||||
| 02001002036 | 25,20 bis 25,40 | 0,50 bis 4,00 | 8,00 bis 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29 | |||||
| 02001002037 | 25,20 bis 25,40 | 0,50 bis 4,00 | 11,00 bis 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29 | |||||
| 02001002038 | 32,20 bis 32,40 | 0,50 bis 4,00 | 11,00 bis 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36 | |||||
| 02001002039 | 32,20 bis 32,40 | 0,50 bis 4,00 | 15,00 bis 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36 | |||||
| 02001002040 | 40,20 bis 40,40 | 0,50 bis 4,00 | 16,00 bis 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46 | |||||
| 02001002041 | 40,20 bis 40,40 | 0,50 bis 4,00 | 19,00 bis 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46 |
