Unsere Schlauchklemme bietet, durch das patentierte und ineinandergreifende Design, eine überragende Dichtung für Schläuche und Rohre, die Lecks durch die überlappende Ringform verhindert. Die Klemmen können durch senkrechtes Auseinanderdrücken der Klemmhälften entfernt werden. Die Klemmen können in den folgenden Anwendungsfeldern eingesetzt werden: Haushaltsgeräte, Elektro, Elektronik, Schiffe und Fahrzeuge. Installationswerkzeuge für größe Serien sind möglich, bitte besuchen Sie hierzu unsere Produktfamilien: MHAN und MHANZ (zwei pneumatische Modelle).

Zeichnungen PDF:
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Minimale Kabelreichweite (d)
Maximale Kabelreichweite (d)
A
B



Mehr
Info.
00101100027 6,25 7,37 5,56 1,19
00101100028 7,62 8,89 5,56 1,59
00101100029 9,14 10,31 5,56 1,59
00101100030 10,41 11,89 6,35 1,59
00101100031 12,07 13,61 5,56 1,59
00101100032 13,67 15,44 6,35 1,59
00101100033 15,16 16,89 6,35 1,59
00101100034 17,02 19,81 5,56 1,59
00101100035 18,54 21,08 5,56 1,59
00101100211 19,05 22,23 5,49 1,57
00101100036 22,10 24,77 5,56 1,59
00101100037 24,21 27,76 6,50 1,70
00101100038 26,19 30,15 7,94 1,59
00101100039 31,75 36,20 7,80 1,80
00101100040 35,71 40,89 8,73 1,59
00101100041 40,46 46,02 8,73 1,59
00101100042 45,47 53,59 8,73 1,59
00101100043 47,50 53,98 10,32 1,59
00101100044 53,85 60,71 10,32 1,59

Wenn Sie sich für die Produktfamilie MA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

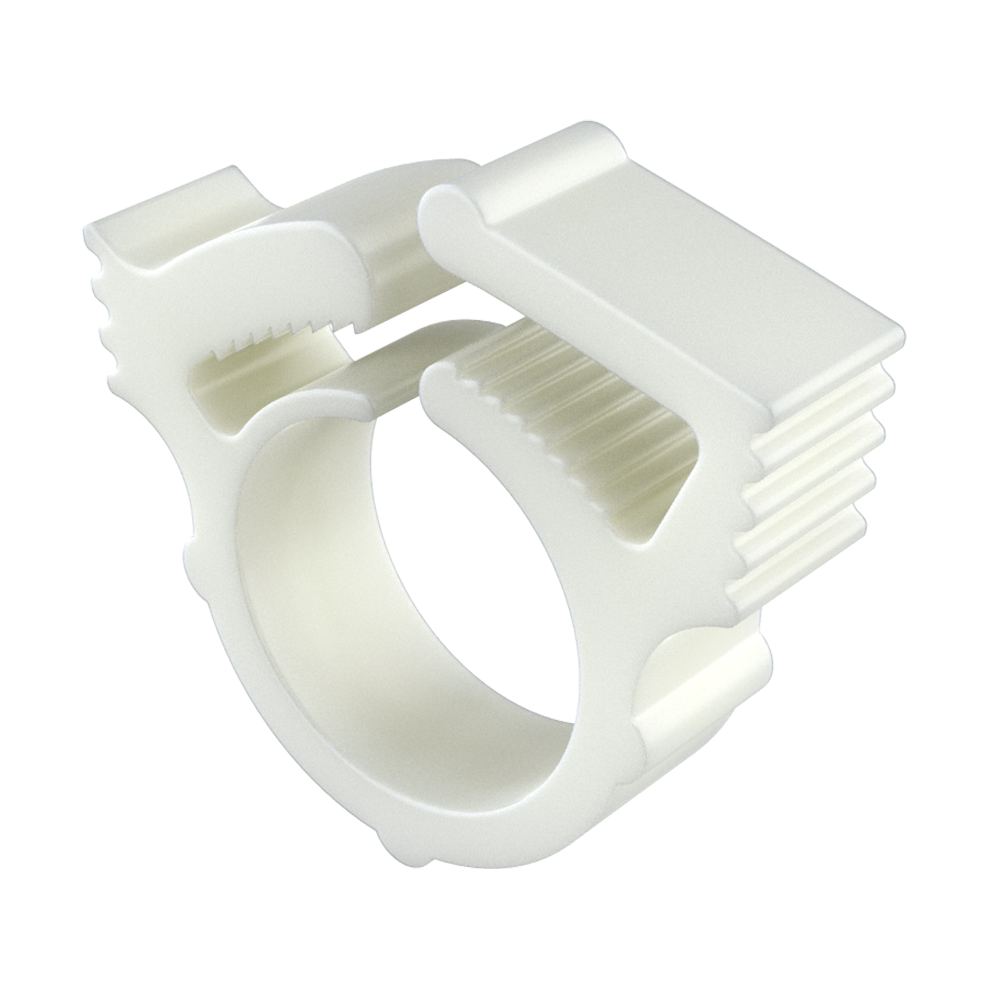

Unsere Schlauchklemmen sind robust, korrosionsbeständig und belastbar. Ein überlappender konischer Ring ist um den Schlauch oder das Rohr herum befestigt und sichert die benötigte Dichtigkeit. Die Klemmen können durch senkrechtes Auseinanderdrücken der Klemmhälften entfernt werden. Die Klemmen können in den folgenden Anwendungsfeldern eingesetzt werden: Haushaltsgeräte, Elektro, Elektronik, Schiffe und Fahrzeuge. Die Klemme ist abnehmbar und wiederverwendbar.   Unsere Doppelgriff-Schlauchklemme bietet doppelseitiges Ineinandergreifen für außergewöhnliche Stärke. Die Schlauchklemmen sind einfach und schnell zu installieren. Ein überlappender konischer Ring ist um den Schlauch oder das Rohr herum befestigt und sichert die benötigte Dichtigkeit. Die Klemmen haben eine gute Chemikalienbeständigkeit und sind robust, korrosionsbeständig und belastbar. Die Klemmen können durch senkrechtes auseinanderdrücken der Klemmhälften entfernt werden. Die Klemmen können in den folgenden Anwendungsfeldern eingesetzt werden: Haushaltsgeräte, Elektro, Elektronik, Schiffe und Fahrzeuge.
