Beschreibung und Eigenschaften
Unser Blindniet MRRA ermöglicht eine schnelle und dauerhafte Befestigung von PC-Gehäusen, Platten und Paneelen aus Metall, Kunststoff, Glasfaser und weiteren Materialien.
Zur Montage wird der Stift oder Kopf des Niets eingedrückt, wodurch sich die Schenkel spreizen und die Paneele verriegeln. Nach dem Einsetzen gewährleistet er einen starken Halt bei Vibrationen, eine gute elektrische Isolierung und Korrosionsbeständigkeit.

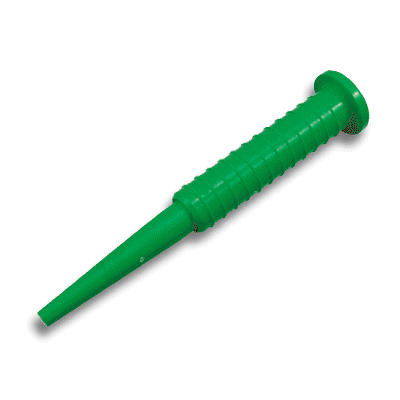

Für Großserien kann ein Montagewerkzeug geliefert werden. Beachten Sie unsere Familie MHR (Handwerkzeug). Die Kompatibilität ist bei jeder Nietreferenz angegeben.
Möglichkeit des Einfärbens Produktbilder und technische Zeichnungen
Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Poly-Stift-Niete
| Referenz | Lochabmessung |
Wanddicke |
D |
H |
h |
d |
Geeignet für Werkzeug |
Mehr Info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 01300100720 | 3,00 | 1,00 bis 4,00 | 5,00 | 5,70 | 1,30 | 1,90 | |||||||
| 01300100721 | 3,10 bis 3,20 | 2,00 bis 3,00 | 5,80 | 4,50 | 2,00 | 2,00 | |||||||
| 01300100723 | 3,10 bis 3,20 | 2,50 bis 3,50 | 5,00 | 5,30 | 1,00 | 1,95 | |||||||
| 01300100722 | 3,10 bis 3,20 | 3,00 bis 4,00 | 5,80 | 5,50 | 2,00 | 2,00 | |||||||
| 01300100724 | 3,20 | 0,80 bis 3,55 | 5,00 | 5,70 | 1,30 | 1,90 | |||||||
| 00100300214 | 3,30 | 0,80 bis 3,55 | 5,55 | 5,70 | 1,50 | 1,90 | |||||||
| 01300100725 | 3,50 | 1,00 bis 5,00 | 5,00 | 5,70 | 1,30 | 2,20 | |||||||
| 00100300215 | 4,00 | 4,75 bis 6,35 | 5,55 | 7,90 | 1,25 | 2,35 | |||||||
| 00100300216 | 4,00 | 5,55 bis 7,90 | 5,55 | 9,10 | 1,25 | 2,35 | |||||||
| 00100300217 | 4,00 | 5,55 bis 9,75 | 5,55 | 10,70 | 1,25 | 2,35 | |||||||
| 01300100726 | 4,00 | 1,00 bis 6,00 | 5,00 | 5,70 | 1,30 | 2,60 | |||||||
| 00100300226 | 4,10 | 1,60 bis 4,60 | 7,50 | 5,85 | 1,25 | 2,35 | |||||||
| 00100300242 | 4,10 | 5,55 bis 7,90 | 9,55 | 8,90 | 1,25 | 2,35 | |||||||
| 01300100728 | 4,10 bis 4,20 | 2,50 bis 3,50 | 8,00 | 5,00 | 2,20 | 2,50 | |||||||
| 01300100729 | 4,10 bis 4,20 | 3,50 bis 4,50 | 8,00 | 6,00 | 2,20 | 2,50 | |||||||
| 01300100727 | 4,10 | 4,00 bis 6,50 | 7,50 | 8,10 | 1,50 | 2,40 | |||||||
| 00100300219 | 4,60 | 3,30 bis 7,35 | 7,10 | 9,65 | 1,25 | 3,05 | |||||||
| 00100300218 | 4,75 | 0,80 bis 5,10 | 7,00 | 7,50 | 1,90 | 3,20 | |||||||
| 00100300223 | 4,75 | 2,00 bis 9,55 | 7,15 | 11,45 | 1,20 | 3,20 | |||||||
| 00100300227 | 4,75 | 2,00 bis 9,55 | 8,00 | 11,30 | 1,65 | 3,20 | |||||||
| 00100300224 | 4,75 | 7,90 bis 11,20 | 7,15 | 13,60 | 1,90 | 3,20 | |||||||
| 00100300225 | 4,75 | 9,55 bis 12,70 | 7,25 | 15,90 | 2,05 | 3,20 | |||||||
| 00100300232 | 4,75 | 9,55 bis 12,70 | 8,15 | 15,45 | 2,75 | 3,20 | |||||||
| 00100300233 | 4,75 | 9,55 bis 19,05 | 8,15 | 21,60 | 2,90 | 3,20 | |||||||
| 01300100730 | 4,80 | 1,00 bis 9,50 | 7,00 | 10,50 | 1,50 | 3,00 | |||||||
| 01300100732 | 4,80 bis 4,90 | 1,20 bis 3,00 | 9,90 | 5,00 | 3,20 | 3,60 | |||||||
| 01300100731 | 4,80 | 4,00 bis 7,10 | 7,50 | 8,10 | 1,50 | 3,10 | |||||||
| 01300100733 | 5,10 | 1,50 bis 7,00 | 8,50 | 9,10 | 1,80 | 3,00 | |||||||
| 01300100753 | 5,10 bis 5,20 | 2,00 bis 3,00 | 9,50 | 5,00 | 2,80 | 3,00 | |||||||
| 01300100734 | 5,10 bis 5,20 | 3,00 bis 4,00 | 9,50 | 6,00 | 2,80 | 3,00 | |||||||
| 01300100735 | 5,10 bis 5,20 | 4,00 bis 5,00 | 9,50 | 7,00 | 2,80 | 3,00 | |||||||
| 01300100736 | 5,10 bis 5,20 | 5,00 bis 6,00 | 9,50 | 8,00 | 2,80 | 3,00 | |||||||
| 01300100737 | 5,10 bis 5,20 | 6,00 bis 7,00 | 9,35 | 9,00 | 2,80 | 3,00 | |||||||
| 01300100738 | 5,10 bis 5,20 | 7,00 bis 8,00 | 9,50 | 10,00 | 2,80 | 3,00 | |||||||
| 00100300265 | 5,45 | 2,00 bis 7,60 | 16,00 | 10,55 | 2,05 | 3,05 | |||||||
| 01300100739 | 5,50 | 2,40 bis 4,00 | 8,50 | 9,10 | 1,80 | 3,10 | |||||||
| 00100300236 | 5,55 | 2,35 bis 9,55 | 9,65 | 11,45 | 2,05 | 3,05 | |||||||
| 00100300252 | 5,55 | 2,40 bis 7,90 | 11,10 | 11,80 | 2,55 | 3,20 | |||||||
| 00100300235 | 5,55 | 4,75 bis 6,35 | 9,55 | 8,70 | 2,05 | 3,05 | |||||||
| 00100300244 | 5,75 | 3,20 bis 7,90 | 9,55 | 11,45 | 2,05 | 3,05 | |||||||
| 00100300251 | 5,75 | 3,20 bis 7,90 | 11,10 | 11,45 | 1,90 | 3,20 | |||||||
| 00100300239 | 5,80 | 0,80 bis 1,60 | 9,55 | 4,30 | 5,65 | 3,20 | |||||||
| 02800100100 | 6,00 | 2,00 bis 8,00 | 10,00 | 12,00 | 2,00 | 3,50 | |||||||
| 01300100740 | 6,00 | 3,00 bis 7,00 | 8,50 | 9,10 | 1,80 | 3,90 | |||||||
| 01300100741 | 6,10 bis 6,20 | 2,50 bis 4,00 | 11,00 | 6,00 | 1,50 | 3,90 | |||||||
| 00100300245 | 6,25 | 3,55 bis 14,00 | 9,55 | 15,90 | 2,55 | 3,80 | |||||||
| 00100300260 | 6,35 | 2,00 bis 7,00 | 12,55 | 9,55 | 7,75 | 3,90 | |||||||
| 00100300254 | 6,35 | 2,35 bis 7,90 | 11,90 | 12,70 | 2,05 | 3,80 | |||||||
| 00100300263 | 6,35 | 2,35 bis 7,90 | 11,90 | 12,70 | 2,05 | 3,80 | |||||||
| 00100300255 | 6,35 | 2,35 bis 7,90 | 15,90 | 12,70 | 2,75 | 3,80 | |||||||
| 00100300256 | 6,35 | 3,20 bis 11,10 | 11,90 | 14,85 | 2,05 | 3,80 | |||||||
| 00100300257 | 6,35 | 8,90 bis 12,70 | 11,90 | 15,75 | 2,05 | 3,80 | |||||||
| 01300100742 | 6,40 | 1,50 bis 6,40 | 11,00 | 9,20 | 2,50 | 4,00 | |||||||
| 01300100743 | 6,40 | 1,50 bis 6,40 | 11,00 | 9,20 | 2,50 | 4,70 | |||||||
| 01300100744 | 6,40 | 3,00 bis 7,00 | 11,00 | 9,20 | 2,50 | 2,00 | |||||||
| 01300100745 | 6,40 | 4,00 bis 9,50 | 11,10 | 9,20 | 2,50 | 2,00 | |||||||
| 01300100746 | 6,40 | 7,10 bis 12,70 | 11,80 | 15,80 | 2,00 | 3,80 | |||||||
| 00100300238 | 7,00 | 1,55 bis 15,25 | 9,40 | 16,25 | 2,05 | 3,80 | |||||||
| 00100300261 | 7,00 | 2,35 bis 8,90 | 15,75 | 12,20 | 2,75 | 3,80 | |||||||
| 01300100747 | 7,00 | 2,50 bis 9,00 | 12,00 | 11,80 | 2,60 | 4,15 | |||||||
| 00100300259 | 7,10 | 1,55 bis 8,90 | 12,30 | 11,90 | 1,90 | 4,75 | |||||||
| 00100300262 | 7,35 | 2,35 bis 4,75 | 15,75 | 7,60 | 2,75 | 3,80 | |||||||
| 01300100748 | 8,00 | 3,00 bis 10,00 | 12,00 | 11,80 | 2,60 | 3,00 | |||||||
| 01300100749 | 8,60 | 2,00 bis 5,00 | 27,50 | 11,50 | 5,50 | 5,00 | |||||||
| 01300100750 | 8,60 | 6,00 bis 9,00 | 27,50 | 15,50 | 5,50 | 4,90 | |||||||
| 01300100751 | 8,60 | 6,00 bis 9,00 | 33,50 | 15,50 | 5,50 | 5,00 | |||||||
| 01300100752 | 8,60 | 11,50 bis 14,50 | 33,50 | 20,80 | 5,50 | 5,00 |
