Unsere patentierte Membran-Durchführungstülle TKL besteht aus zwei Komponenten deren Zusammensetzung (TPE und PA66) und Design eine schnelle und sichere Kabel Verankerung ermöglichen. Die äußere Schicht aus TPE wirkt als Schutz und verhindert mögliche Schäden an den Kabeln, während die Schwingungsdämpfung gewährleistet ist. Das Membrandesign erfüllt die IP65 Anforderungen.

Für den Einbau sind keine Werkzeuge erforderlich und es wird mit wenig Aufwand gemacht: Es wird durch Drücken mit den Fingern platziert, bis die Tülle einrastet und passt sich an die Dicke der Platte an, in das diese eingesetzt wird. Nur 5 mm ragen des Materials, in das es eingefügt wird und bleibt festgelegt in beide Richtungen wie eine Kabelverschraubung. Je größer der Durchmesser des Kabels ist, desto grösser ist die Rückhaltewirkung.

Die verschiedenen Referenzen umfassen einen Durchmesserbereich von Kabeln oder Rohren von 7 bis 13 Millimetern.

Zeichnungen PDF:
UL94:   HB
IP:   65
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Lochdurchmesser (A)
Wanddicke (B)
Für Kabel IP65
L1
L2
L3
SW



Mehr
Info.
01601000001 20,50 / M20 2,00 bis 5,00 7,00 bis 11,00 17,00 bis 20.00 5,50 4,00 29,30 bis 34,50
01601000060 20,50 / M20 0,50 a 3,00 7,00 a 11,00 17,00 a 20,00 5,50 4,00 34,20 a 37,20
01601000002 25,50 / M25 2,00 bis 5,00 7,00 bis 13,00 17,00 bis 20.00 5,50 5,00 34,30 bis 40,00
01601000061 25,50 / M25 0,90 a 3,00 7,00 a 13,00 17,00 a 20,00 5,50 5,00 39,20 a 42,20

Wenn Sie sich für die Produktfamilie TKL interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

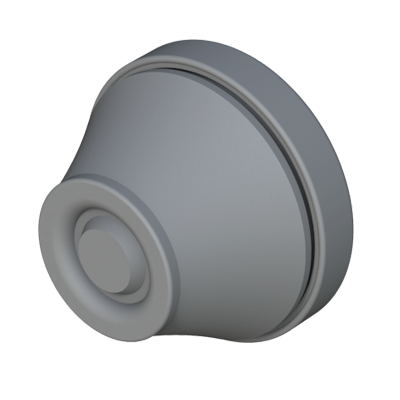

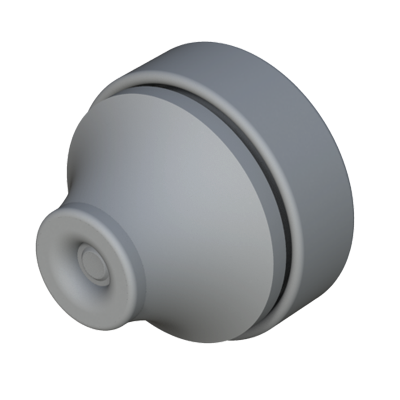

Diese Membran-Durchführungstülle kann eine außergewöhnliche hohe Kabelbandbreite anbieten und ist mit einer Pop-out-Membrane ausgestattet, und bietet damit mehr Anwendungsmöglichkeiten als traditionelle Membran-Durchführungstülle. Mit der Pop-out-Membrane hat sie eine versiegelte Kappe, die sogar nach der Kabeldurchführung noch den Standard IP67 garantiert. Die Tülle braucht keine weiteren Installationswerkzeuge und arbeitet sehr gut, sogar wenn Kabel aus extremem Winkel durchgeführt werden.   Die TRO Membran-Durchführungstülle ist sehr einfach zu benutzen und benötigt kein Werkzeug. Sie ist zugelassen für den Standard IP67, mit seinen inneren und äußeren Komponenten. Sie ist resistent gegen Wasser und die meisten Chemikalien. Sie wird aus zwei Materialien fabriziert: EPDM und CR.   Die Membran-Durchführungstülle sieht der TRO sehr ähnlich, aber ihr Design ist flacher, was sie leichter und einfacher zu installieren (ideal für schwer zugängliche Bereiche). Sie ist perfekt für Hersteller von Licht, genau wie für andere Anwendungen. Bitte kontaktieren Sie uns für spezielle Farbewünsche.
