Unsere Kupplungsmuffen MDA bestehen aus flexiblem TPE zur Verbindung von Rohren.

Diese UV-beständigen Komponenten werden durch Aufdrücken auf die Rohrenden montiert. Die innere Verzahnung sorgt für sicheren Halt durch Anpassung an das Außenprofil. Sie dienen zur Verlängerung von Rohrleitungen oder zur Verbindung von Wellrohren mit anderen Rohrtypen.

· Material: TPE
· Farbe: schwarz
· Betriebstemperatur: -40°C / +120°C
· Schutzart: IP66 gemäß EN 60529

Frei von Cadmium, Silikon und Halogenen. Graue Ausführung auf Anfrage erhältlich.


Zeichnungen PDF:
UL94:
IP:   66
RoHS:
Abmessungen angezeigt in: Millimeter
Video:


Referenz
Für Rohr (D)
B
L



Mehr
Info.
02009000001 10,00 17,50 33,50
02009000002 13,00 20,00 36,50
02009000003 15,80 23,00 44,50
02009000004 18,50 26,50 48,00
02009000005 21,20 29,50 46,00
02009000006 28,50 36,50 46,00
02009000007 34,50 45,00 48,00
02009000008 42,50 55,00 60,00
02009000009 54,50 67,50 70,00

Wenn Sie sich für die Produktfamilie MDA interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

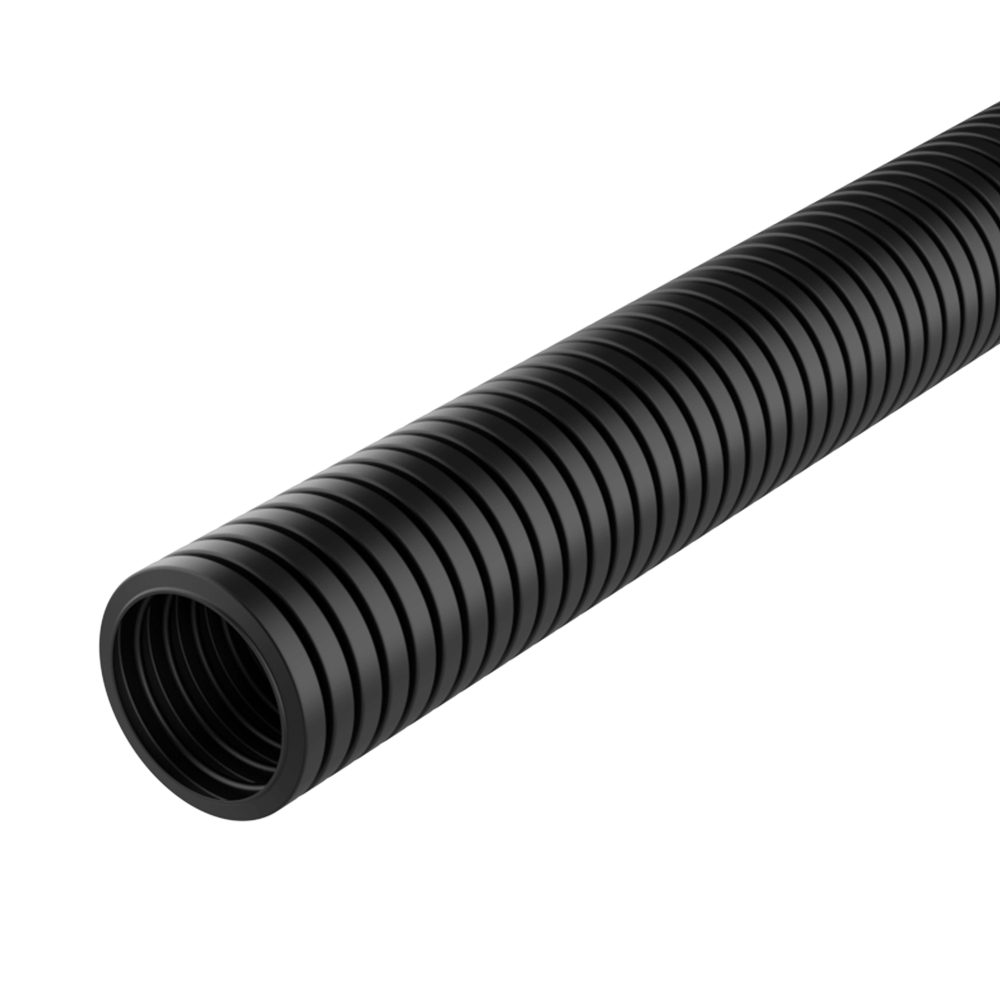

<p>Unser <b>Wellrohr aus Polypropylen MPP</b> ist ein flexibles, flammhemmendes Bauteil für technische Anwendungen in Industrie- und Außenbereichen. Es bietet hervorragende UV-Beständigkeit und eine Lebensdauer von mindestens 20 Jahren.</p>

<p><b>Material:</b> Thermisch stabilisiertes Polypropylen.<br>
<b>Betriebstemperatur:</b> -40 °C / +130 °C (Spitzen bis +150 °C).<br>
<b>Brennbarkeit:</b> Flammhemmend und selbstverlöschend UL94-V2, FMVSS 302, DIN 75200.<br>
<b>Eigenschaften:</b> Hohe Flexibilität, beständig gegen Alkohole, Fette, Mineralöle und Kraftstoffe. Geeignet für Photovoltaikanlagen, Maschinenbau und Automobilindustrie. Zugfestigkeit 26 MPa, Elastizitätsmodul 1300 MPa, Bruchdehnung >250 %.<br>

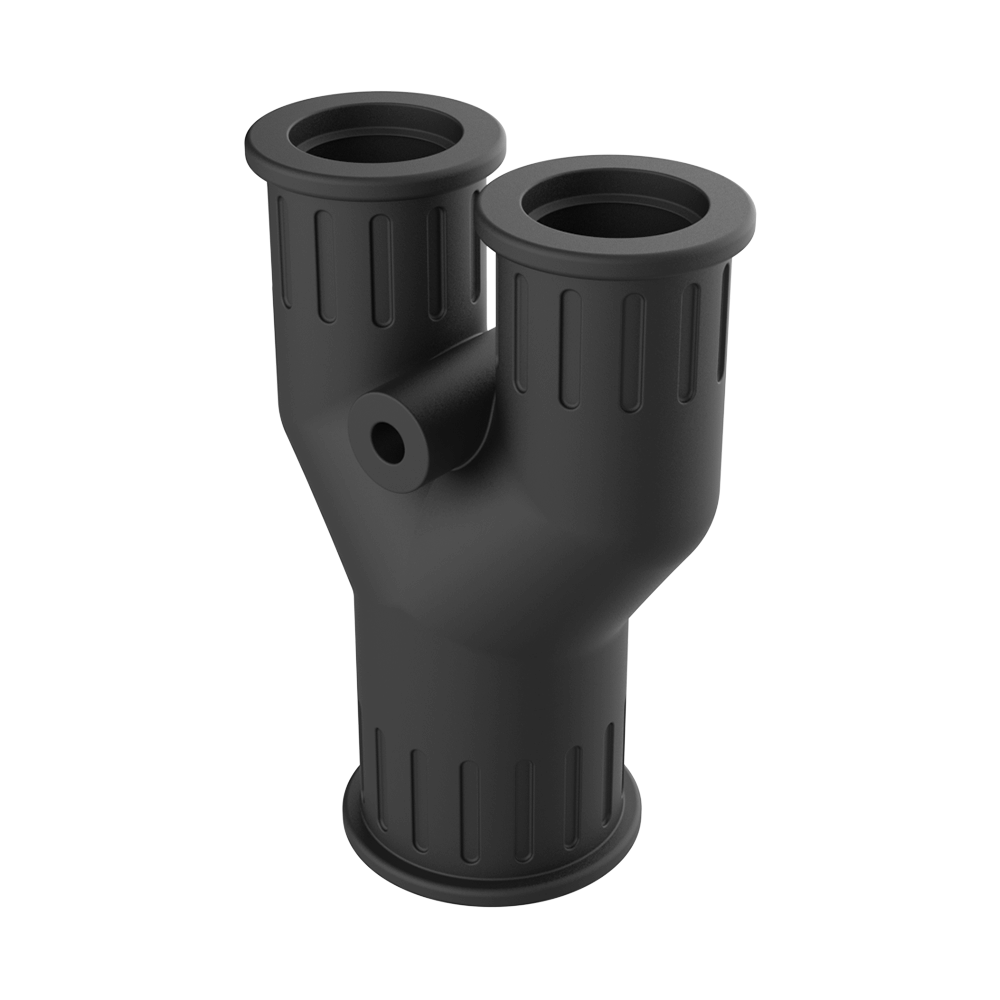

<b>Lieferung & Verpackung:</b> Maßeinheit 1 Meter, Lieferung als Schüttgut ohne Zuschnitt, Rollen zu 10, 25, 50 oder 100 Metern je nach Referenz, Sonderlängen auf Anfrage.</p>   <p>Unsere Abzweigmuffen <b>MDC</b> sind aus weichem <b>TPE</b> in “Y”-Form gefertigt, um Abzweigungen zwischen Rohrabschnitten zu erstellen.</p>

<p>Diese Muffen, <b>UV-beständig</b>, werden auf die Rohrenden aufgesteckt und haften dank ihrer Innenverzahnung perfekt am Außenprofil. Die Wandbefestigungsbohrungen haben einen Durchmesser von Ø 4 mm. Sie können auch zwischen Rohren unterschiedlicher Dimensionen verwendet werden.</p>

<p>· <b>Material:</b> TPE<br>
· <b>Farbe:</b> grau oder schwarz<br>
· <b>Betriebstemperatur:</b> -40 °C / +120 °C (Spitzen bis +150 °C)<br>
· <b>IP-Schutz:</b> IP66 nach EN 60529</p>

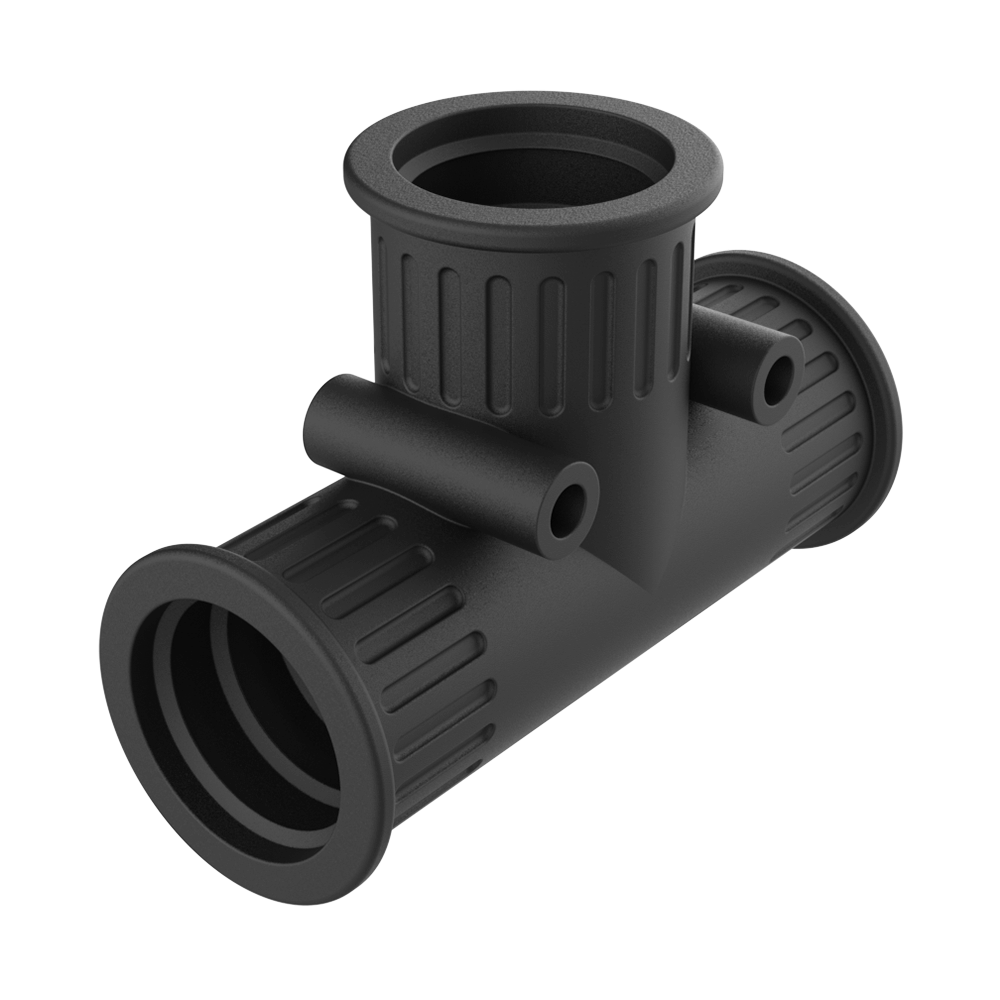

<p><i>Zertifizierungen: GOST, UKCA.</i></p>   <p>Unsere Abzweigmuffen <b>MDB</b> bestehen aus weichem <b>TPE</b> in “T”-Form zur Herstellung von Abzweigungen zwischen Rohrabschnitten.</p>
