Diese konischen Unterlegscheiben wurden entworfen um Flachkopf-Senkschrauben zu halten. Die Unterlegscheibe schützt Möbel vor Kratzern, verdeckt falsch ausgerichtete Bohrlöcher etc. Dieses Teil könnte auch als Gleiterpuffer, Füße und Distanzhalter eingesetzt werden. Bitte besuchen Sie unsere Produktfamilien: Puffer und Füße, sowie Schrauben und Muttern.

Zeichnungen PDF:
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
B
A
T
Metrisches
Gewinde
UNC/UNF
Gewinde
G



Mehr
Info.
01012000300 3,10 9,30 2,00 M3 · 90º
04100200150 3,30 7,34 2,29 M3 · 82º
00100201213 3,63 11,10 2,54 M3,5 #6 82º
04100200151 3,70 11,10 2,60 M3,5 · 82º
00100201214 4,34 12,95 2,92 M4 #8 82º
04100200152 4,30 13,10 2,90 M4 · 82º
00100201215 4,85 14,73 3,86 · #10 82º
04100200153 4,95 14,73 3,86 M5 · 82º
03512000302 5,30 12,70 3,40 M5 · 90º
01012000302 5,30 15,00 3,50 M5 · 90º
00100201216 5,75 15,47 4,06 · #12 82º
04100200154 5,75 15,50 4,10 M6 · 82º
01012000303 6,20 17,30 4,00 M6 · 90º
00100201217 6,61 17,35 4,57 M6 1/4 in 82º
01012000304 8,20 22,50 6,00 M8 · 90º

Wenn Sie sich für die Produktfamilie MAAC interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

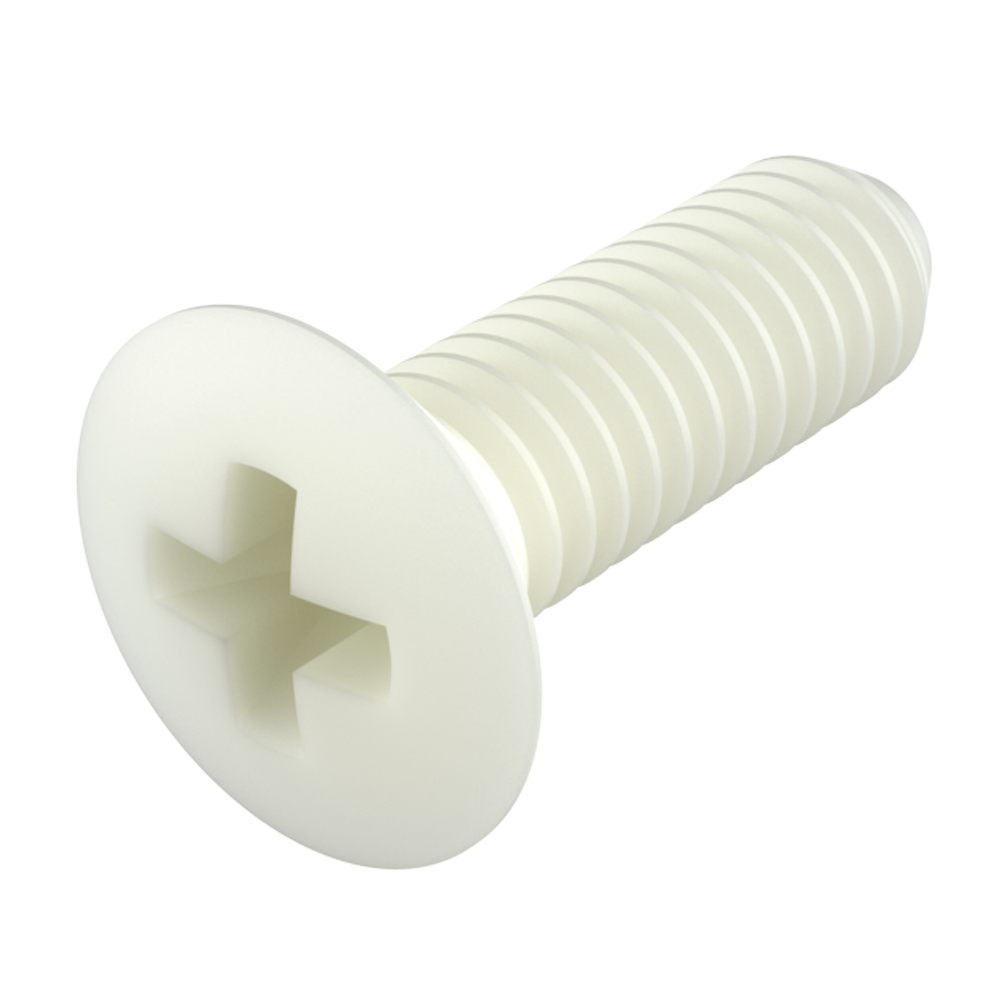

Unsere MTCGS metrischen Gewindeschrauben mit <b>ovalem Phillips-Schlitzkopf</b> <i>(Oval Phillips)</i>, ähnlich der <b>DIN 34811 (DIN 966) / ISO 7047</b> werden aus verschiedenen <b>technischen Materialien</b> hergestellt, die Eigenschaften wie chemische, mechanische und Oxidationsbeständigkeit, usw. fördern. <br><br>
Diese Senkkopfschrauben sind erhältlich in <b>PA66</b> (Polyamid 66 “Nylon”), <b>PP</b> (Polypropylen), <b>POM</b> (Acetalharz), <b>PVDF</b> (Polyvinylidenfluorid), <b>PEEK</b> (Polyetheretherketon) und <b>PAGF</b> (Polyamid mit der Möglichkeit von bis zu 50% Glasfaser). <br><br>

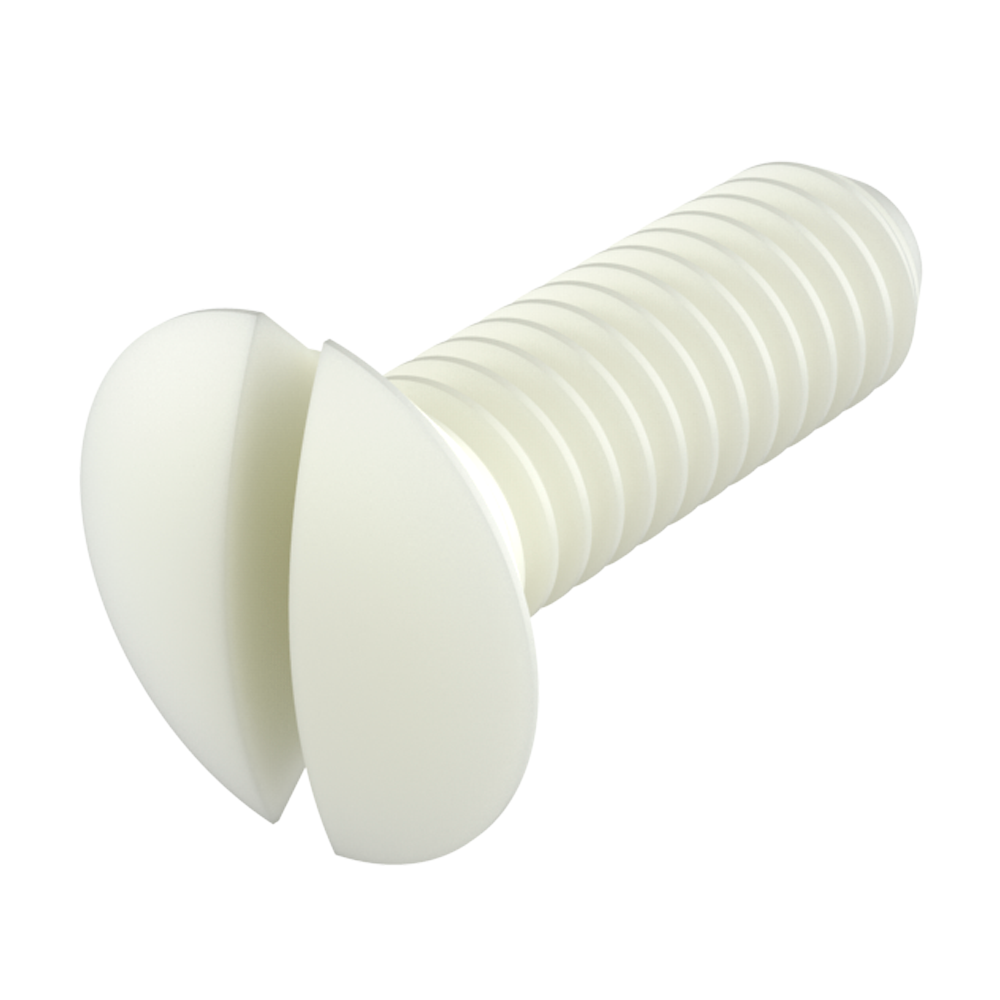

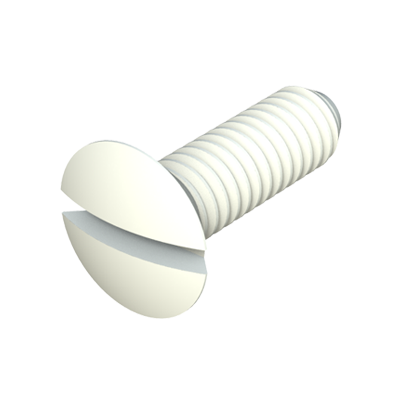

<i>Die Größe M2,5 ist nur in PA66 erhältlich. </i><br>   Unsere MTCSR metrischen Gewindeschrauben mit <b>ovalem Schlitzkopf</b> <i>(Oval Slotted)</i>, ähnlich der <b>DIN 964 / ISO 2010</b> werden aus verschiedenen <b>technischen Materialien</b> hergestellt, die Eigenschaften wie chemische, mechanische und Oxidationsbeständigkeit, usw. fördern. <br><br>
Diese Senkkopfschrauben sind erhältlich in <b>PA66</b> (Polyamid 66 “Nylon”), <b>PP</b> (Polypropylen), <b>POM</b> (Acetalharz), <b>PVDF</b> (Polyvinylidenfluorid), <b>PEEK</b> (Polyetheretherketon) und <b>PAGF</b> (Polyamid mit der Möglichkeit von bis zu 50% Glasfaser). <br><br>

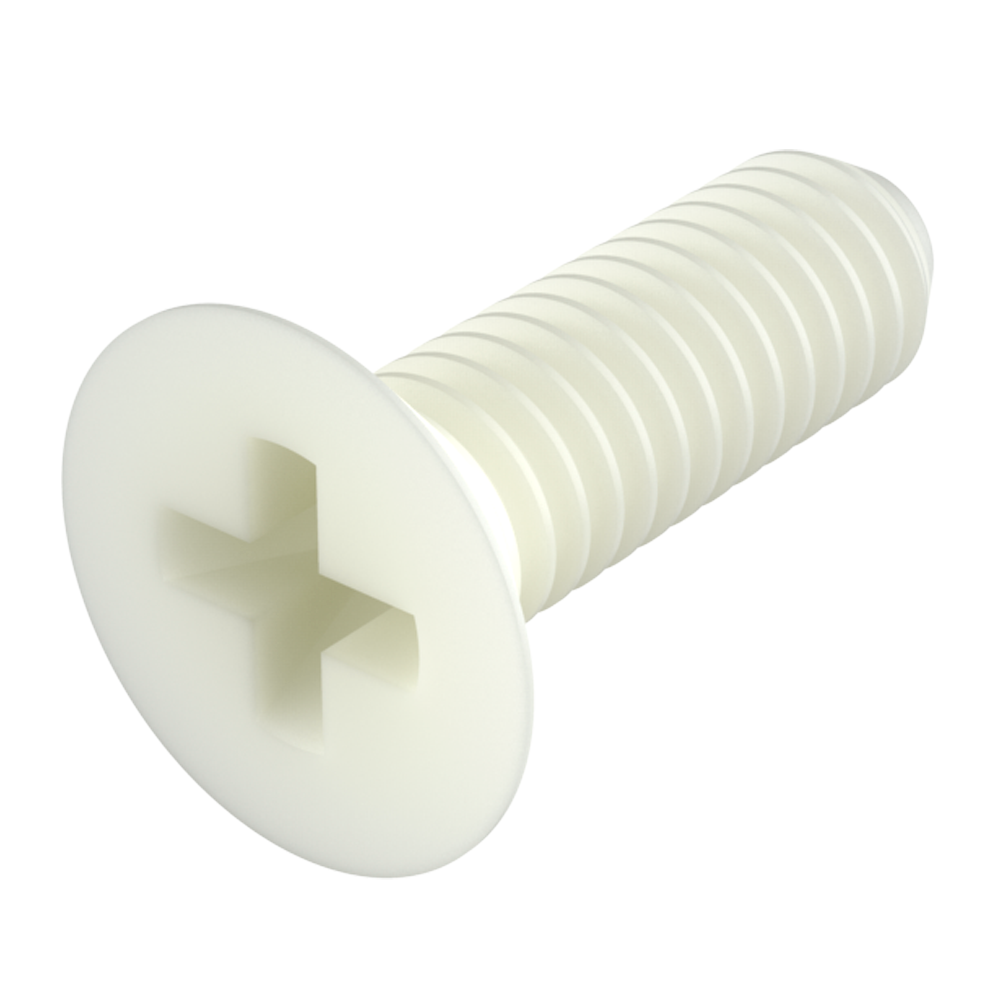

<i>Die Größen M2 und M2,5 sind nur in PA66 erhältlich. </i><br>   Unsere Senkkopfschraube <b>Phillips</b> ist aus <b>PA66</b> hergestellt und bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere metrischen MTAR-Gewindeschrauben mit <b>flachem Schlitzkopf</b> <i>(Flat Slotted)</i>, ähnlich der <b>DIN 963 / ISO 2009</b> werden aus verschiedenen <b>technischen Materialien</b> hergestellt, die Eigenschaften wie chemische, mechanische und Oxidationsbeständigkeit, usw. fördern. <br><br>
Diese Senkkopfschrauben sind erhältlich in <b>PA66</b> (Polyamid 66 “Nylon”), <b>PP</b> (Polypropylen), <b>POM</b> (Acetalharz), <b>PVDF</b> (Polyvinylidenfluorid), <b>PEEK</b> (Polyetheretherketon) und <b>PAGF</b> (Polyamid mit der Möglichkeit von bis zu 50% Glasfaser). <br><br>

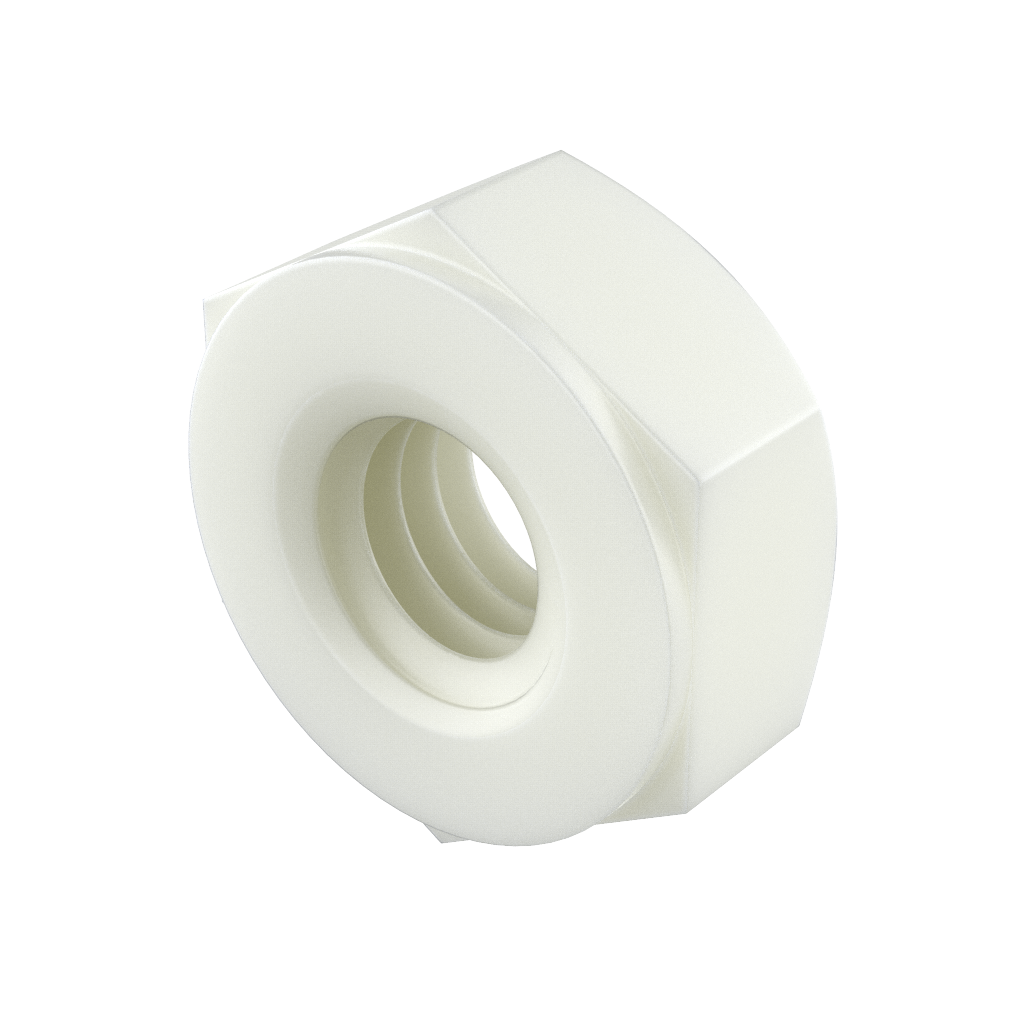

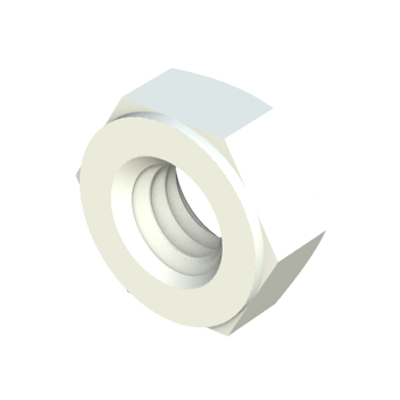

<i>Die Größen M2 und M2,5 sind nur in PA66 erhältlich. </i><br>   Unsere <b>Sechskantmuttern</b> MTH mit metrischem Gewinde ähnlich <b>DIN 2510</b>, in <b>PA66</b> (Polyamid 66 “Nylon”) hergestellt, bieten eine hervorragende Chemikalienbeständigkeit (siehe Datenblatt), eine hohe Durchschlagsfestigkeit, rosten nicht und verhindern Schäden durch Überspannung.   Unsere Senkkopfschraube mit Schlitz, 82º flach bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung. Unsere Senkkopfschraube aus Polykarbonat sind transparent.   Unsere Senkkopfschraube mit Schlitz, 100º flach bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Flachkopfschraube mit Schlitz (DIN 964 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Sechskantmutter (DIN 934 Muttern) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.
