Unser geriffelter Einsatz hat einen dünnen runden Kopf. Wenn Sie nach einem Rohreinsatz mit einem höherem Kopf suchen, besuchen Sie bitte unsere Produktfamilie: LGLR.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
BIO Line: BIO LINE Die folgenden Referenzen sind auch in umweltfreundlichen Materialien erhältlich. Für weitere Informationen wenden Sie sich bitte an unser Handelsbüro.


Referenz
Für Rohr (D)
Rohrstärke
H
d
L
d1



Mehr
Info.
00300400244 10 1,50 3,00 6,50 6,00 8,40
00300400245 12 1,50 4,00 8,00 10,00 11,20
00300400246 13 1,50 4,00 8,00 10,00 11,50
00300400247 14 1,50 3,50 9,50 9,10 13,00
00300400248 15 1,50 4,40 8,00 9,00 13,50
00300400249 16 1,50 4,40 10,00 10,00 14,80
00300400250 18 1,50 4,30 13,30 12,00 16,80
00300400251 18 1,50 6,30 13,30 12,00 16,80
00300400252 19 1,50 4,30 14,50 11,20 17,70
00300400253 20 1,50 5,00 15,50 11,80 19,00
00300400255 22 1,50 4,20 16,00 11,80 20,70
00300400256 25 1,50 5,00 16,00 11,80 23,50
00300400257 25 3,00 5,20 16,00 11,80 21,00
00300400258 25 1,50 8,00 19,20 11,50 23,30
00300400259 27 1,50 5,50 21,40 14,00 26,50
00300400260 28 1,50 5,00 21,50 14,00 27,00
00300400261 30 1,50 5,00 23,30 14,00 28,80
00300400262 32 1,50 5,00 26,30 14,60 30,20
00300400263 33 3,00 10,00 26,00 14,00 30,00
00300400264 34 1,50 6,50 27,00 14,50 31,40
00300400265 35 1,50 6,50 29,50 14,00 34,40
00300400266 36 1,50 6,50 29,30 13,90 34,50
00300400267 38 1,50 5,50 31,40 11,50 36,10
00300400268 40 1,50 6,00 33,60 12,00 38,30
00300400700 42 1,50 6,00 35,50 12,00 40,00
00300400701 45 1,50 5,00 38,00 15,00 43,70
00300400703 50 1,50 bis 2,50 6,00 41,10 16,00 47,90
00300400704 55 1,50 6,00 47,50 14,00 53,70
00300400705 60 1,50 bis 2,50 6,00 54,00 21,40 58,60
00300400706 80 1,50 bis 2,50 5,50 68,00 22,00 78,00

Wenn Sie sich für die Produktfamilie LSL interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

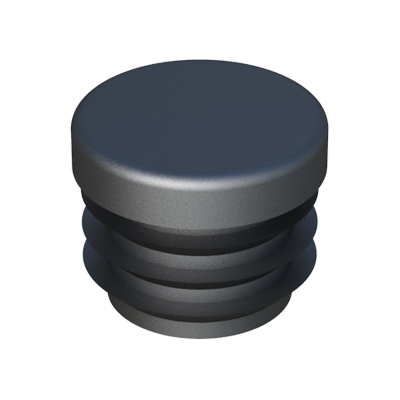

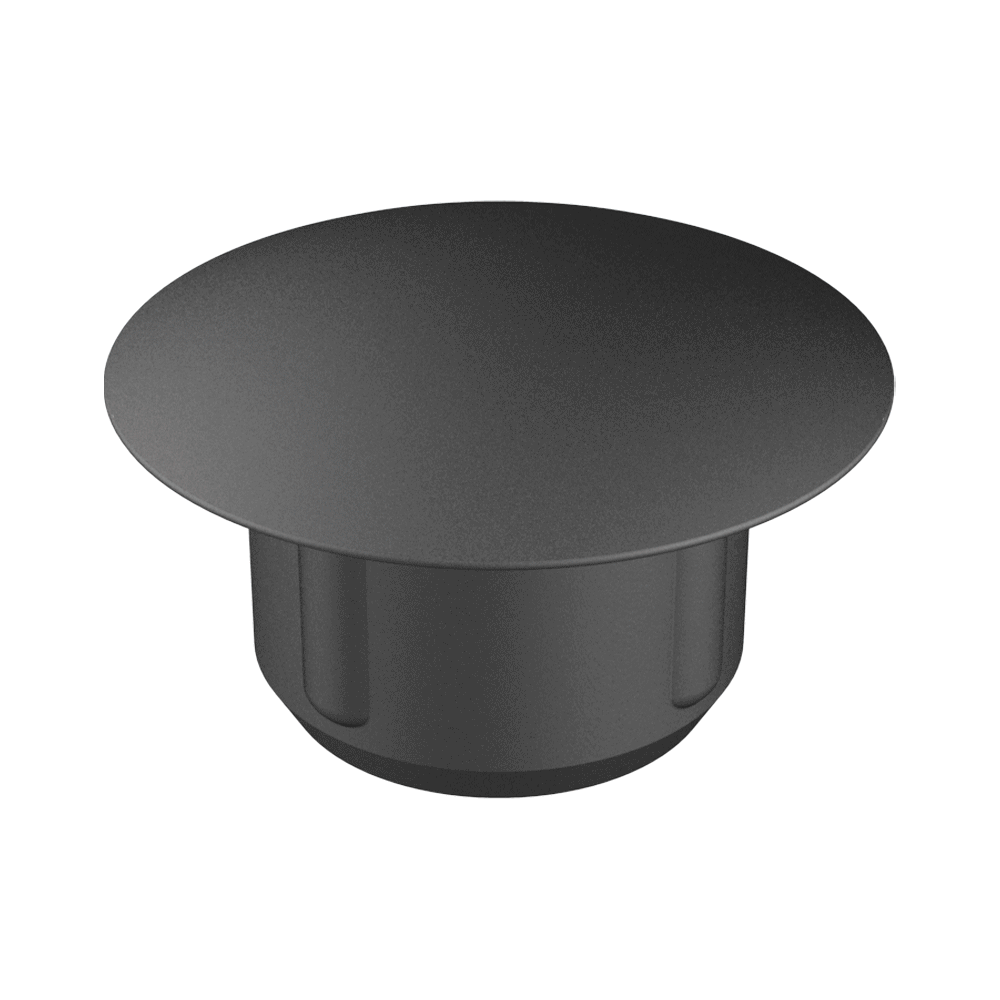

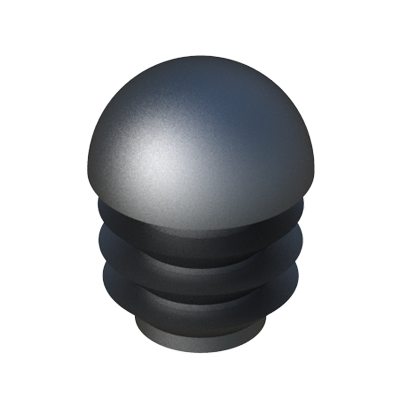

Unser Abdeckstopfen - Blindstopfen aus PE wurden entworfen um Löcher zu schützen und zu veredeln. Er kann auch als Gleiter genutzt werden, um Rohre abschließen. Wenn Sie nicht die Größe finden, die Sie suchen, schauen Sie in die Gleiter-Produktfamilie: LGL.   Unser geriffelter Rohreinsatz wurde entworfen mit einem Kuppelkopf oder Pilzkopf für runde Rohre.   Unser Standard-Einsatz wurde entworfen für runde Rohre. Er ist auch für quadratische Rohre: LE, rechteckige Rohre: LF, ovale Rohre: LFO, dreieckige Rohre: LFD und achteckige Rohre: SLJLO erhältlich.
