Unser Gewindestopfen PRT dient zum Verschließen und Schützen von Bohrungen mit metrischem und PG-Gewinde in industriellen Anlagen und Geräten. Die Produktreihe ist in verschiedenen Ausführungen aus Polystyrol, PA6 oder PA6GF25 erhältlich und erfüllt unterschiedliche Anwendungsanforderungen.

Je nach Ausführung erfolgt die Montage mit einem Schlitzschraubendreher oder einem Kreuzschlüssel. Die Baureihe umfasst unterschiedliche Material-, Betätigungs- und Schutzarten für verschiedenste Installationsanforderungen.

· Material: Polystyrol, PA6 oder PA6GF25, je nach Ausführung
· Verfügbare Gewinde: Metrisch und PG
· Betätigung: Schlitz oder Kreuzschlüssel, je nach Modell
· Schutzart: IP54, IP65 oder IP68, je nach Ausführung


Zeichnungen PDF:
UL94:   HB/V2
IP:   54/65/68
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

PRT
PRT

Referenz
Gewinde
D
H / L
Antriebsart
Mit O-Ring
Material
Schutzart IP
UL94-Klasse



Mehr
Info.
02007000950 M12 x 1,5 15,00 3,00 / 6,00 X   PA6/NBR 68 V2
02007000951 M12 x 1,5 15,00 3,00 / 10,00 X   PA6/NBR 68 V2
01500900001 M12 x 1,5 15,00 4,00 / 6,00 I   PS 54 HB
02007001000 M12 x 1,5 16,00 2,00 / 6,00 I   PA6GF25 65 HB
02007001001 M12 x 1,5 16,00 2,00 / 6,00 I   PS 65 HB
02007000952 M16 x 1,5 19,50 3,40 / 6,00 X   PA6/NBR 68 V2
02007000953 M16 x 1,5 19,50 3,40 / 10,00 X   PA6/NBR 68 V2
02007001002 M16 x 1,5 20,00 2,00 / 6,00 I   PA6GF25 65 HB
02007001003 M16 x 1,5 20,00 2,00 / 6,00 I   PS 65 HB
01500900002 M16 x 1,5 20,00 4,00 / 7,00 I   PS 54 HB
01500900003 M20 x 1,5 24,00 5,60 / 7,00 I   PS 54 HB
02007000954 M20 x 1,5 25,00 3,00 / 6,00 X   PA6/NBR 68 V2
02007000955 M20 x 1,5 25,00 3,00 / 10,00 X   PA6/NBR 68 V2
02007001004 M20 x 1,5 26,00 2,50 / 8,00 I   PA6GF25 65 HB
02007001005 M20 x 1,5 26,00 2,50 / 8,00 I   PS 65 HB
02007000956 M25 x 1,5 30,00 4,00 / 6,00 X   PA6/NBR 68 V2
02007000957 M25 x 1,5 30,00 4,00 / 10,00 X   PA6/NBR 68 V2
02007000958 M25 x 1,5 30,00 4,00 / 15,00 X   PA6/NBR 68 V2
01500900004 M25 x 1,5 30,00 4,50 / 11,00 I   PS 54 HB
02007001006 M25 x 1,5 32,00 3,00 / 8,00 I   PA6GF25 65 HB
02007001007 M25 x 1,5 32,00 3,00 / 8,00 I   PS 65 HB
02007000959 M32 x 1,5 37,00 4,00 / 8,00 X   PA6/NBR 68 V2
02007000960 M32 x 1,5 37,00 4,00 / 10,00 X   PA6/NBR 68 V2
01500900005 M32 x 1,5 38,00 5,00 / 11,00 I   PS 54 HB
02007001008 M32 x 1,5 40,00 3,50 / 10,00 I   PA6GF25 65 HB
02007001009 M32 x 1,5 40,00 3,50 / 10,00 I   PS 65 HB
02007000961 M40 x 1,5 46,00 4,50 / 8,00 X   PA6/NBR 68 V2
02007000962 M40 x 1,5 46,00 4,50 / 10,00 X   PA6/NBR 68 V2
01500900006 M40 x 1,5 46,00 5,00 / 13,00 I   PS 54 HB
02007001010 M40 x 1,5 48,00 4,00 / 10,00 I   PA6GF25 65 HB
02007001011 M40 x 1,5 48,00 4,00 / 10,00 I   PS 65 HB
02007000963 M50 x 1,5 54,90 3,70 / 10,00 X   PA6/NBR 68 V2
02007001012 M50 x 1,5 55,00 5,00 / 12,00 I   PA6GF25 65 HB
02007001013 M50 x 1,5 55,00 5,00 / 12,00 I   PS 65 HB
01500900007 M50 x 1,5 56,00 6,50 / 14,00 I   PA6GF15 54 HB
01500900008 M63 x 1,5 69,00 5,50 / 15,00 I   PA6GF15 54 HB
02007001014 M63 x 1,5 70,00 6,00 / 12,00 I   PA6GF25 65 HB
02007001015 M63 x 1,5 70,00 6,00 / 12,00 I   PS 65 HB
02007001016 PG7 15,00 2,00 / 6,00 I   PA6GF15 65 HB
01500900017 PG7 15,00 2,00 / 6,00 I   PS 54 HB
02007000964 PG7 15,00 3,00 / 6,00 X   PA6/NBR 68 V2
02007000965 PG7 15,00 3,00 / 10,00 X   PA6/NBR 68 V2
02007001017 PG9 19,00 3,00 / 6,00 I   PA6GF15 65 HB
01500900018 PG9 19,00 3,00 / 6,00 I   PS 54 HB
02007000966 PG9 19,50 3,00 / 6,00 X   PA6/NBR 68 V2
02007000967 PG9 19,50 3,00 / 10,00 X   PA6/NBR 68 V2
02007000968 PG11 22,00 3,00 / 6,00 X   PA6/NBR 68 V2
02007001018 PG11 22,00 3,00 / 6,00 I   PA6GF15 65 HB
01500900009 PG11 22,00 3,00 / 6,00 I   PS 54 HB
02007000969 PG11 22,00 3,00 / 10,00 X   PA6/NBR 68 V2
02007000970 PG13,5 24,70 3,00 / 6,00 X   PA6/NBR 68 V2
02007000971 PG13,5 24,70 3,00 / 10,00 X   PA6/NBR 68 V2
02007001019 PG13,5 25,00 3,50 / 6,00 I   PA6GF15 65 HB
01500900010 PG13,5 25,00 3,50 / 6,00 I   PS 54 HB
02007000972 PG16 27,00 3,40 / 6,00 X   PA6/NBR 68 V2
02007000973 PG16 27,00 3,40 / 10,00 X   PA6/NBR 68 V2
02007001020 PG16 27,00 3,50 / 6,00 I   PA6GF15 65 HB
01500900011 PG16 27,00 3,50 / 6,00 I   PS 54 HB
02007001021 PG21 33,00 3,00 / 8,00 I   PA6GF15 65 HB
01500900012 PG21 33,00 3,00 / 8,00 I   PS 54 HB
02007000974 PG21 33,00 4,00 / 8,00 X   PA6/NBR 68 V2
02007000975 PG21 33,00 4,00 / 10,00 X   PA6/NBR 68 V2
02007000976 PG29 44,00 3,20 / 8,00 X   PA6/NBR 68 V2
02007000977 PG29 44,00 3,20 / 10,00 X   PA6/NBR 68 V2
02007001022 PG29 44,00 4,00 / 8,00 I   PA6GF15 65 HB
01500900013 PG29 44,00 4,00 / 8,00 I   PS 54 HB
02007000978 PG36 55,00 3,70 / 10,00 X   PA6/NBR 68 V2
02007001023 PG36 55,00 5,00 / 10,00 I   PA6GF15 65 HB
01500900014 PG36 55,00 5,00 / 10,00 I   PS 54 HB
02007001024 PG42 62,00 6,00 / 10,00 I   PA6GF25 65 HB
01500900015 PG42 62,00 6,00 / 10,00 I   PS 54 HB
02007001025 PG48 69,00 4,00 / 12,00 I   PA6GF25 65 HB
01500900016 PG48 69,00 4,00 / 12,00 I   PS 54 HB

Wenn Sie sich für die Produktfamilie PRT interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

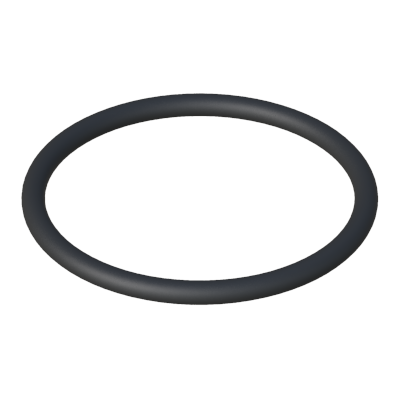

Dieser O-Ring ist ideal um eine gute und wasserdichte Abdichtung in unserer Kabeldrüse PRPRE und unseren Steckern PRTH und PRT zu gewährleisten. Er kann in einem Großteil aller industriellen Anwendungen mit Wasser, Öl, Benzin und den meisten Chemikalien eingesetzt werden. Unserer O-Ring ist für metrisches Gewinde und PG-Gewinde erhältlich.
