Unser verstellbarer Fuß wurde entworfen, um gleichzeitig ein Rohreinsatz und ein Höhenversteller zu sein. Er ist auch erhältlich für quadratische Rohre: LJL oder LJLAA oder LJLA oder LJLC, für runde Rohre: LJLR, für rechteckige Rohre: LJLZ oder LJLBZ (Andere), für ovale Rohre: LJLO und für dreieckige Rohre:LJLD.
 Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr (D x B)
Rohrstärke (G)
H
h
SW
L
Metrisches Gewinde (M)



Mehr
Info.
02301000186 28 x 20 1,50 bis 2,00 5,00 32,00 19,00 34,00 M12
02301000187 28 x 20 1,50 bis 2,00 5,00 52,00 19,00 34,00 M12
00300400481 30 x 20 1,50 bis 2,00 5,00 32,00 19,00 33,00 M12
02301000189 30 x 20 1,50 bis 2,00 5,00 52,00 19,00 33,00 M12
00300400491 50 x 30 1,50 5,00 20,00 19,00 33,00 M12
00300400485 50 x 20 1,50 bis 2,00 5,00 32,00 19,00 34,00 M12
02301000191 50 x 20 1,50 bis 2,00 5,00 52,00 19,00 34,00 M12
02301000192 80 x 20 1,50 bis 2,00 5,00 32,00 19,00 33,00 M12
02301000193 80 x 20 1,50 bis 2,00 5,00 52,00 19,00 33,00 M12

Wenn Sie sich für die Produktfamilie SLJLZ interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

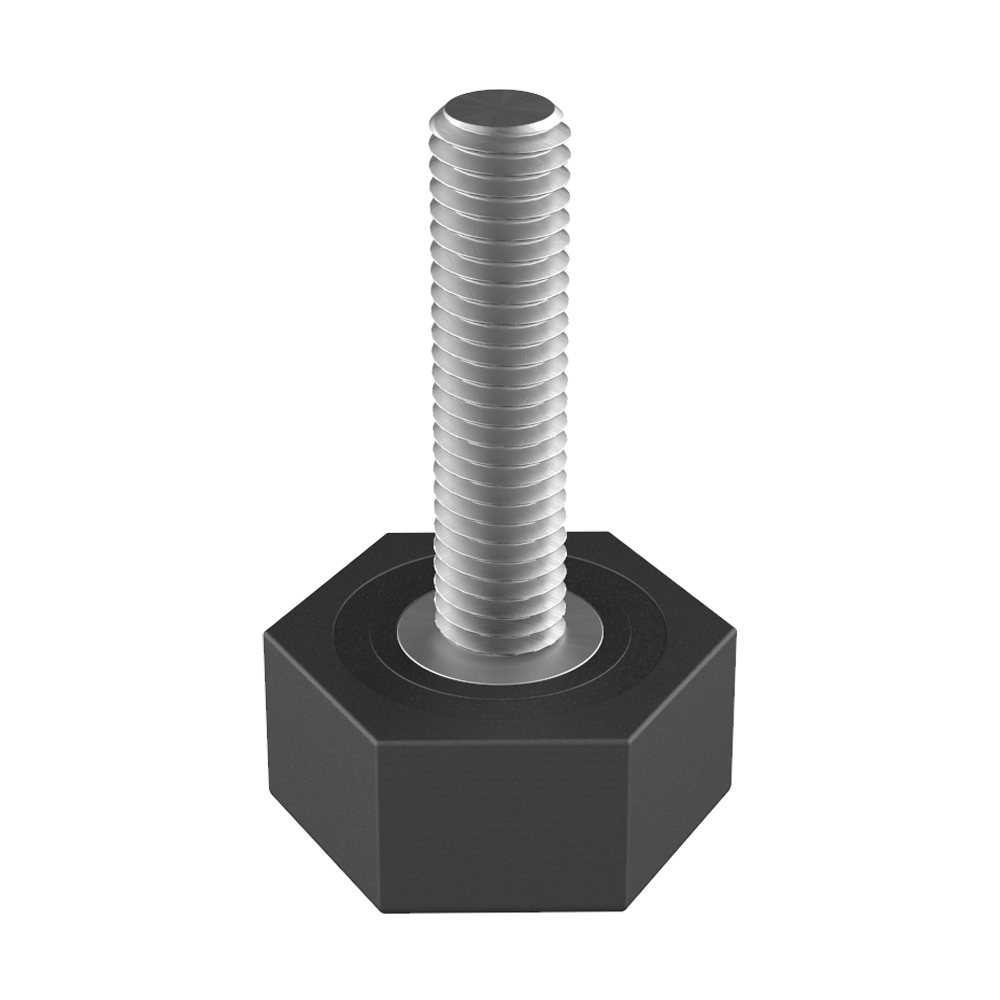

Unser geriffelter Einsatz für rechteckige Rohre hat eine Metallmutter, die während des Injektionsprozesses eingesetzt wurde. Er ist auch für quadratische Rohre: LJ, runde Rohre: LJRL und dreieckige Rohre: LJZZ erhältlich. Er ist geeignet für unsere verstellbaren Füße.   Nivellierfuß LL mit einer sechseckigen Platte wird aus <b>LDPE Material</b> (Polyethylen niedriger Dichte) hergestellt, einem Material mit einer <i>ausgezeichneten thermischen und chemischen Beständigkeit</i>.
<br><br>
* Möglichkeit Sonderanfertigung (nach Rücksprache):
<br>
* <i><b>RAL Farben</b></i>.
<br>
* <i><b>Schraube</b> in <b>Edelstahl</b>.</i>
<br>

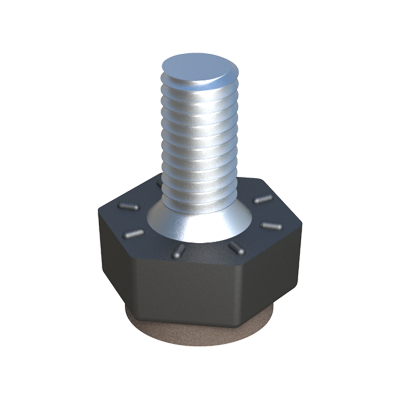

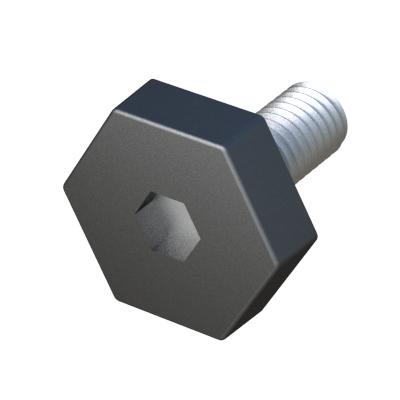

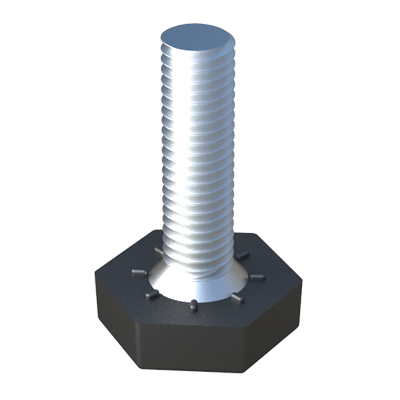

* <i><b>Besondere Grössen</b>.</i>   Unsere Ausgleichsschraube mit Sechskantbasis hat eine Kerbe in der Basis, durch die eine Montage mit einem Inbusschlüssel möglich ist.   Unser verstellbarer Fuß hat eine Sechskantbasis.   Ist verfügbar in LDPE oder PA6, abhängig von der Referenz. Bei denen die aus PELD hergestellt sind ist das Filz eingearbeitet, bei denen aus PA6 wurde das Filz nachträglich angebracht. Es ist auch ohne Filz erhältlich, bitte besuchen Sie unsere Produktfamilie LL.
