Unsere verstärkten Rohrenden mit Gewinde für Rundrohre sind für Anwendungen konzipiert, die eine hohe Widerstandsfähigkeit erfordern. Der Gewindeeinsatz besteht aus vernickeltem Messing. Es ist auch in Edelstahl erhältlich. Für andere Abmessungen, die nicht in der Liste aufgeführt sind, kontaktieren Sie uns.

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter

LJRS
LJRS

Referenz
Für Rohr (D)
Rohrstärke
Metrisches Gewinde (M)
H
L
d
Maximales Gewicht (Kgs.)
Maximales Gewicht (Newton)



Mehr
Info.
04500800050 30 1,00 M8 6,00 35,00 28,50 326 3.200
04500800051 30 1,00 M10 6,00 35,00 28,50 326 3.200
04500800052 30 1,00 M12 6,00 35,00 28,50 326 3.200
04500800053 30 1,00 M14 6,00 35,00 28,50 326 3.200
04500800054 30 1,00 M16 6,00 35,00 28,50 326 3.200
04500800055 38 1,50 M8 8,00 43,00 35,50 560 5.500
00300410040 38 1,50 M10 8,00 43,00 35,50 560 5.500
04500800056 38 1,50 M12 8,00 43,00 35,50 560 5.500
04500800057 38 1,50 M14 8,00 43,00 35,50 560 5.500
04500800058 38 1,50 M16 8,00 43,00 35,50 560 5.500
04500800059 42 1,50 M8 8,00 42,00 39,50 662 6.500
04500800060 42 1,50 M10 8,00 42,00 39,50 662 6.500
04500800061 42 1,50 M12 8,00 42,00 39,50 662 6.500
04500800062 42 1,50 M14 8,00 42,00 39,50 662 6.500
04500800063 42 1,50 M16 8,00 42,00 39,50 662 6.500
04500800064 42 1,50 M20 8,00 42,00 39,50 662 6.500
04500800065 48 1,50 M8 11,00 49,00 45,50 815 8.000
04500800066 48 1,50 M10 11,00 49,00 45,50 815 8.000
04500800067 48 1,50 M12 11,00 49,00 45,50 815 8.000
04500800068 48 1,50 M14 11,00 49,00 45,50 815 8.000
04500800069 48 1,50 M16 11,00 49,00 45,50 815 8.000
04500800070 48 1,50 M20 11,00 49,00 45,50 815 8.000
04500800071 50 1,50 M8 11,00 49,00 47,50 866 8.500
04500800072 50 1,50 M10 11,00 49,00 47,50 866 8.500
00300410041 50 1,50 M12 11,00 49,00 45,50 866 8.500
04500800073 50 1,50 M14 11,00 49,00 47,50 866 8.500
04500800074 50 1,50 M16 11,00 49,00 47,50 866 8.500
04500800075 50 1,50 M20 11,00 49,00 47,50 866 8.500
04500800076 60 1,50 M14 12,00 50,00 57,50 1019 10.000
00300410042 60 1,50 M16 12,00 50,00 57,50 1.019 10.000
04500800077 60 1,50 M20 12,00 50,00 57,50 1019 10.000
04500800078 60 1,50 M24 12,00 50,00 57,50 1019 10.000
04500800079 60 2,00 M14 12,00 50,00 56,50 1019 10.000
00300410043 60 2,00 M16 12,00 50,00 56,50 1.019 10.000
04500800080 60 2,00 M20 12,00 50,00 56,50 1019 10.000
04500800081 60 2,00 M24 12,00 50,00 56,50 1019 10.000
04500800082 60 2,50 M14 12,00 50,00 55,50 1019 10.000
04500800083 60 2,50 M16 12,00 50,00 55,50 1019 10.000
04500800084 60 2,50 M20 12,00 50,00 55,50 1019 10.000
04500800085 60 2,50 M24 12,00 50,00 55,0 1019 10.000

Wenn Sie sich für die Produktfamilie LJRS interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

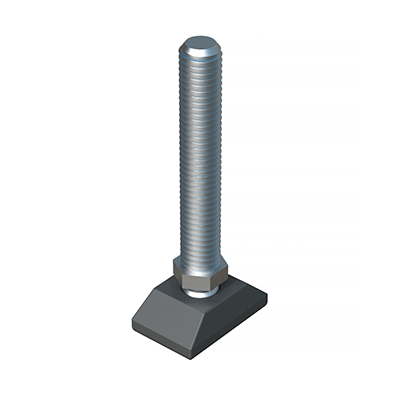

Unser runder, verstärkter Rohreinsatz erlaubt die schnelle Montage auf Nivellierfüßen. Er hat eine metallüberzogenes Messinggewinde, das während des Injektionsprozess eingefügt wird. Er ist auch für quadratische Rohre, JTPOA, erhältlich.   Unser runder, verstärkter Rohreinsatz erlaubt die schnelle Montage auf Nivellierfüßen. Er hat eine metallüberzogenes Messinggewinde, das während des Injektionsprozess eingefügt wird. Er ist auch für quadratische Rohre, JTPOA, erhältlich.   Unser Schwerlastfuß hat eine verstärkte für 15º kippbare Basis, die Gewicht von bis zu 1478 Kg widersteht. Er wurde entworfen für Anwendungen, die eine gute Oberfläche und gute mechanische Eigenschaften benötigen. Er kann auch mit einer Antirutschbasis geliefert werden. <br> Das Standardprodukt ist aus Edelstahl Typ 304 gefertigt und kann auf Anfrage auch in Typ 316 gefertigt werden.   Die Sechskantmutter erlaubt einen einfachen Einbau. Dieses Teil kann in einem Winkel von 18º bis 31º bewegt werden. Wenn Sie dieses Teil ohne Sechskantmutter benötigen, besuchen Sie bitte LHVKB
