Die Familie TAZ stellt die weibliche Halterung dar, die zur direkten und effizienten Integration mit den Schließvorrichtungen der Familien TAB und TAE entwickelt wurde.
Ihre Funktion besteht darin, als feste Aufnahme zu dienen, also als mechanisches Gegenstück, auf dem der Öffnungs-/Schließvorgang stattfindet, und dadurch sichere Verankerung, präzise Ausrichtung und zuverlässige Funktionsweise des Gesamtsystems zu gewährleisten.

Zeichnungen PDF:
UL94: V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

Referenz	L1	I	D	H	C	L	J	Passend für Druck-Verriegelungen					Mehr Info.

50001000200

14,00

7,00

2,80

7,80

5,20

21,20

3,00

TAB / TAE

Wenn Sie sich für die Produktfamilie TAZ interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

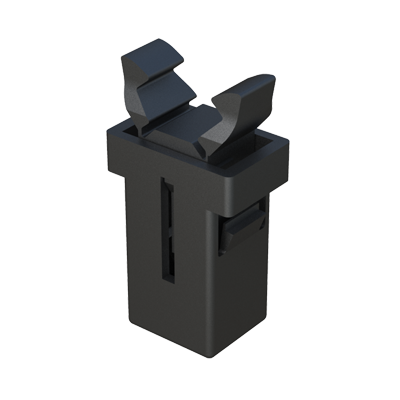

<p>Das <strong>TAB-Verschlussgerät</strong> ist ein einfaches und effektives System zur <strong>Fixierung und Verriegelung von Paneelen oder Abdeckungen</strong>, das häufig in industriellen, elektrischen und technischen Möbelsystemen eingesetzt wird. Sein kompaktes Design ermöglicht eine schnelle und sichere Montage, selbst bei begrenztem Platz.</p>
<p>Hergestellt aus <strong>Polyamid (PA6 oder PA12)</strong> bietet es eine <strong>ausgezeichnete mechanische Festigkeit und Ermüdungsbeständigkeit</strong> sowie eine <strong>hohe Maßstabilität</strong> gegenüber Temperatur- und Feuchtigkeitsschwankungen. <strong>PA12</strong> bietet eine <strong>höhere Schlagfestigkeit</strong> und bessere Leistung in Außenbereichen oder feuchten Umgebungen, während <strong>PA6</strong> durch seine <strong>Steifigkeit</strong> und das <strong>optimierte Kostenverhältnis</strong> überzeugt.</p>
<p>Die meisten Varianten sind in <strong>offener</strong> oder <strong>geschlossener</strong> Ausführung erhältlich. In geschlossener Position gewährleistet das Gerät eine <strong>feste und dauerhafte Verriegelung</strong>; in offener Position ermöglicht es eine <strong>schnelle Vormontage</strong> und komfortable Handhabung vor dem endgültigen Schließen.</p>
<p>Erhältlich in <strong>verschiedenen Abmessungen</strong>, um sich unterschiedlichen Paneelstärken und Anforderungen anzupassen.</p>
<p><strong>Hauptmerkmale</strong><br>
• Material: <strong>PA6</strong> oder <strong>PA12</strong><br>
• Hohe mechanische Festigkeit und Langlebigkeit<br>
• Hervorragende chemische und umweltbedingte Beständigkeit<br>
• Schnelle Montage ohne Spezialwerkzeuge<br>
• Verfügbar in <strong>offener</strong> oder <strong>geschlossener</strong> Ausführung<br>
• Verschiedene Größen und Öffnungs-/Schließkräfte (Newton) verfügbar</p>
<p><strong>Typische Anwendungen</strong><br>
• Verschluss von Gehäusen, Paneelen oder Schutzabdeckungen<br>
• Elektro-, Elektronik- und Lüftungsgeräte<br>
• Technische Möbel, Displays und modulare Systeme<br>
• Schnellmontagelösungen in Serienproduktion</p>

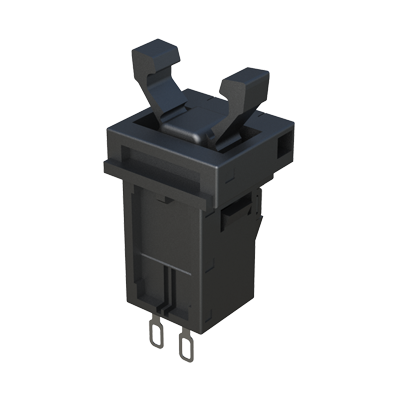

<p>Der <strong>TAE</strong> ist ein Verschlussgerät für Paneele und Oberflächen, das neben dem sauberen Abschluss der Öffnung auch ein <strong>elektrisches Statussignal</strong> integriert. Mit einem einzigen Bauteil wird der Zugang geschlossen und gleichzeitig <strong>an das System gemeldet, ob die Abdeckung offen oder geschlossen ist</strong>.</p>
<p><strong>Funktionsweise</strong><br>
Das Bauteil wird durch Druck in die Öffnung des Panels eingesetzt. Beim Betätigen der Abdeckung oder des zugehörigen Elements <strong>öffnet oder schließt der TAE den Signalkreis</strong>. Dieses Signal kann an eine SPS, Steuerplatine oder Anzeige (Signallicht, Alarm, Freigabe) gesendet werden. Die elektrische Konfiguration arbeitet je nach Zustand (NO/NC) und dient als <strong>Leitungsbruchdetektor</strong>. Sie kann sowohl als <strong>Sicherheitskomponente</strong> zur Vermeidung von Unfällen beim Zugriff auf Maschinenbereiche als auch als <strong>Energiesparkomponente</strong> eingesetzt werden, um unnötige Verbraucher abzuschalten.</p>
<p><strong>Vorteile</strong><br>
• Verschluss + elektrisches Signal in einem Bauteil.<br>
• Schnelle, werkzeuglose Montage.<br>
• Kein Einsatz externer Mikroschalter oder Sensoren notwendig.<br>
• Leitungsbruchdetektor.<br>
• Sicherheits- und/oder Energiesparfunktion.<br>
• Sauberes und professionelles Paneel-Finish.</p>
<p><strong>Anwendungen</strong><br>
• HVAC- und Lüftungssysteme (Inspektionsklappen, Filter)<br>
• Industriemaschinen mit Wartungs- oder Zugangsklappen<br>
• Elektronische Geräte und Steuergehäuse<br>
• Anwendungen, bei denen der <strong>Offen/Zu-Status</strong> eines Servicepunkts erfasst werden muss</p>
