2-Rohr-Scharnierverbinder THCLP

Beschreibung und Eigenschaften

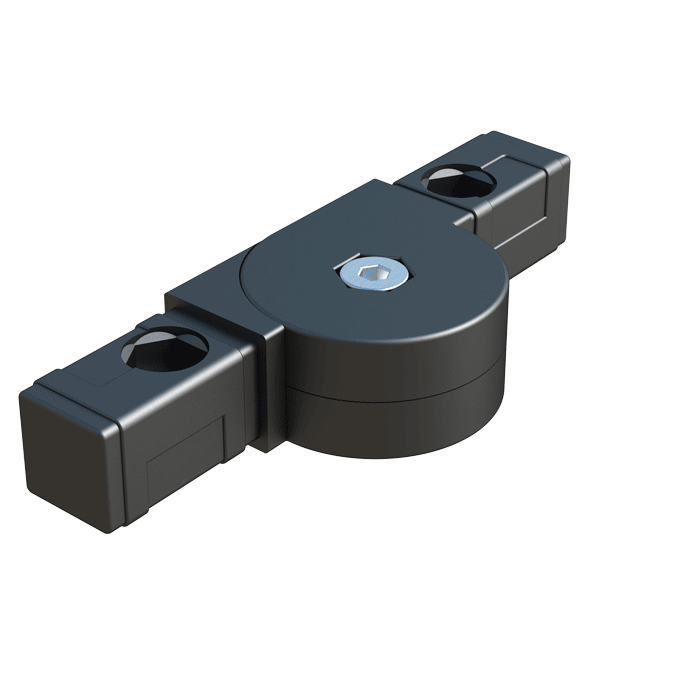

Der THCLP-Gelenkverbinder wurde für die Verbindung von zwei Vierkantrohren entwickelt. Der Artikulationsbereich sowie die Art der Drehung und Verriegelung variieren zwischen den einzelnen Referenzen und können in der Spalte 'Winkel' eingesehen werden.
Das verwendete Nylon (PA6) ist sehr widerstandsfähig und zeichnet sich durch eine sehr lange Lebensdauer und große Alterungsbeständigkeit aus. Laut Referenz verfügen sie über eine Glasfaserverstärkung, die für mehr Steifigkeit, Form- und Wärmestabilität sorgt.

* Typ 1: Freie Rotationsbewegung.
* Typ 2: Rotationsbewegung mit Innenverzahnung von 15°.
* Typ 3: Rotationsbewegung mit interner Blockierung in den Positionen 0º, 90º, 180º.
* Typ 4: Drehbewegung mit Verriegelungsanschlag bei 180°.

Bitte wenden Sie sich an unser Vertriebsbüro, wenn die Abmessung oder eine andere Produktspezifikation nicht in unserem Standardprogramm enthalten ist.

Technische Dokumentation und Konformität

Zeichnungen PDF
UL94
IP
RoHS
Abmessungen angezeigt inMillimeter
Video

Produktbilder und technische Zeichnungen

Produktansicht

Technische Zeichnung

Video

Artikelnummern und Abmessungen: 2-Rohr-Scharnierverbinder

Referenz	Für Rohr	Rohrdicke	L	Winkel (A) [Typ]									Mehr Info.

02300400156	25 x 25	1,50	38,00	45º bis 195º [2]
02300400157	25 x 25	1,50	38,00	45º bis 195º [1]
02300400169	25 x 25	1,50	39,00	0º bis 180º [4]
02300400170	25 x 25	1,50	39,00	0º bis 190º [1]
02300400171	25 x 25	1,50	39,00	60º bis 242º [1]
02300400803	30 x 30	1,50	41,00	45º bis 200º [1]
02300400158	30 x 30	4,50	41,00	45º bis 200º [1]
02300400800	35 x 35	2,00	41,00	45º bis 200º [1]
02300400168	40 x 40	2,00	50,00	0º bis 180º [3]
